Freitragende V-Federn für Hochtemperaturanwendungen
Freitragende V-Federn sind spezielle mechanische Federn, die für einen effizienten Betrieb unter schwierigen Bedingungen, einschließlich hoher Temperaturen, ausgelegt sind. Dank ihrer einzigartigen Konstruktion behalten sie ihre mechanischen Eigenschaften und ihre Funktionalität auch in Umgebungen bei, in denen herkömmliche Federn versagen könnten. Dieser umfassende Überblick befasst sich mit der Konstruktion, den Materialien, den Anwendungen und der Leistung von freitragenden V-Federn in Hochtemperaturumgebungen.
Freitragende V-Federn sind eine Untergruppe der freitragenden Federn, die durch ihre V-förmige Konstruktion gekennzeichnet sind. Im Gegensatz zu herkömmlichen Federn haben V-Federn eine ausgeprägte Winkelform, die verbesserte Krafteigenschaften und mechanische Vorteile bieten kann. Diese Federn werden häufig in Anwendungen eingesetzt, die Präzision und Zuverlässigkeit in anspruchsvollen Umgebungen erfordern.
1.1 Grundlegendes Gestaltungskonzept

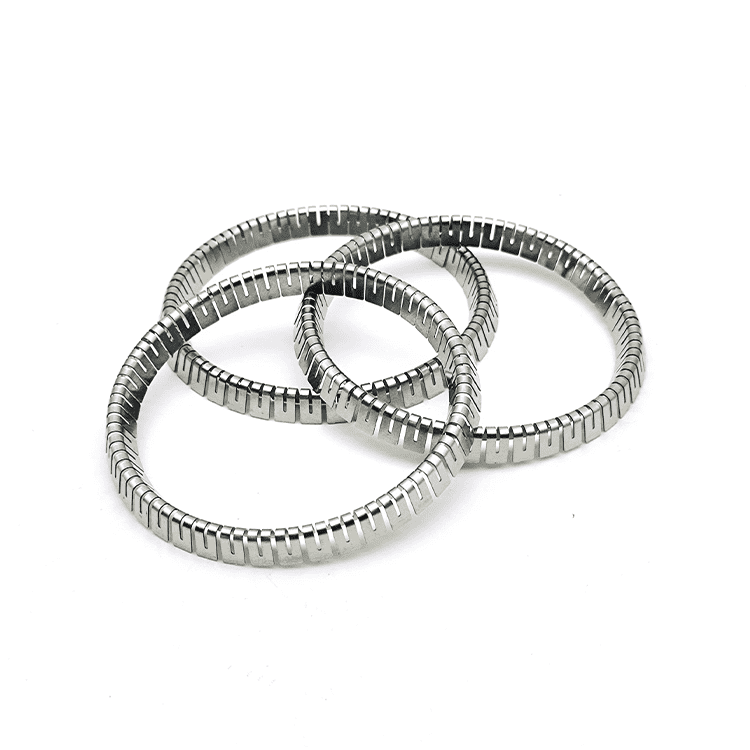

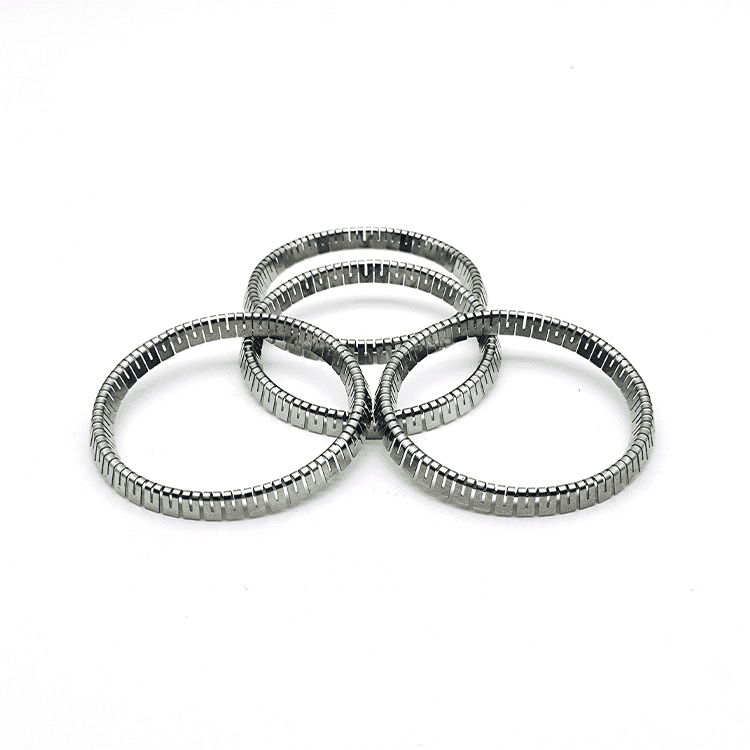

Freitragende V-Federn bestehen aus dünnen Blechstreifen (in der Regel Edelstahl 301), die zu einer V-Form geformt sind. Sie fungieren als freitragende Blattfedern innerhalb des Dichtungsmantels und bieten Dichtungs- und manchmal auch Abstreiffunktion.
Wesentliche Merkmale:
V-förmiges Muster, das eine gleichmäßige lineare Lastverteilung über einen großen Durchbiegungsbereich ermöglicht
Kann sowohl in statischen als auch in dynamischen Anwendungen eingesetzt werden
Energie und Last sind an den Enden der V-Form konzentriert
1.2 Herstellungsprozess
Der Herstellungsprozess umfasst:
Umformen von dünnen Metallbändern in V-Form mit Folgeverbundwerkzeugen und Stempeln
Erstellen von kontinuierlichen Längen bis zu Hunderten von Fuß lang
Schneiden und Schweißen einzelner Federn auf die gewünschte Länge
1.3 Entwurfsparameter
Zu den wichtigsten Entwurfsparametern gehören:
Federrate (Kraft pro Einfederung)
Ablenkungsbereich
Konzentration der Endlast
Grenzwerte für den Innendurchmesser
2. Materialien für Hochtemperaturanwendungen
2.1 Materialauswahl
Die Leistung von freitragenden V-Federn in Hochtemperaturumgebungen hängt weitgehend von den für ihre Konstruktion verwendeten Materialien ab. Für Hochtemperaturanwendungen müssen die Materialien folgende Eigenschaften aufweisen:
Stabilität bei hohen Temperaturen: Die Fähigkeit, die mechanischen Eigenschaften bei erhöhten Temperaturen beizubehalten.
Korrosionsbeständigkeit: Beständigkeit gegen Oxidation und andere Formen der Korrosion, die bei hohen Temperaturen auftreten können.
Thermische Ausdehnung: Kontrollierte Wärmeausdehnung zur Vermeidung von Maßänderungen, die die Leistung beeinträchtigen könnten.
2.2 Übliche Materialien
Für freitragende V-Federn in Hochtemperaturumgebungen werden in der Regel mehrere Materialien verwendet:
2.2.1 Rostfreier Stahl
Eigenschaften: Rostfreier Stahl, insbesondere Hochtemperatursorten wie 17-4 PH oder 316L, bietet eine hervorragende Oxidationsbeständigkeit und behält seine Festigkeit auch bei hohen Temperaturen.
Anwendungen: Wird in der Luft- und Raumfahrt, im Automobilbau und in der Industrie eingesetzt, wo sowohl hohe Temperaturen als auch Korrosionsbeständigkeit erforderlich sind.
2.2.2 Inconel
Eigenschaften: Inconel-Legierungen, wie Inconel 600 und 718, sind Superlegierungen auf Nickel-Chrom-Basis, die für ihre außergewöhnliche Hochtemperaturfestigkeit und Oxidationsbeständigkeit bekannt sind.
Anwendungen: Ideal für extreme Umgebungen wie Gasturbinen, chemische Verarbeitung und Hochtemperaturöfen.
2.2.3 Titan
Eigenschaften: Titan und seine Legierungen bieten ein gutes Verhältnis von Festigkeit zu Gewicht und können bei hohen Temperaturen eingesetzt werden. Außerdem bieten sie eine ausgezeichnete Korrosionsbeständigkeit.
Anwendungen: Wird häufig in der Luft- und Raumfahrt und in der Hochleistungstechnik eingesetzt.
2.3 Beschichtungen und Behandlungen
Neben der Auswahl geeigneter Grundwerkstoffe können Beschichtungen und Behandlungen die Leistung von freitragenden V-Federn bei Hochtemperaturanwendungen verbessern:
Wärmedämmende Beschichtungen: Wird verwendet, um das Grundmaterial vor extremer Hitze und Oxidation zu schützen.
Verchromen: Verbessert die Korrosionsbeständigkeit und Oberflächenhärte.
Wärmebehandlungen: Zum Beispiel Glühen oder Anlassen, um die Materialeigenschaften zu verbessern.
3. Konstruktionsüberlegungen für Hochtemperatur-Freischwingerfedern
3.1 Thermische Ausdehnung
Bei hohen Temperaturen dehnen sich die Materialien aus und ziehen sich zusammen. Bei der Konstruktion von freitragenden V-Federn muss die Wärmeausdehnung berücksichtigt werden, damit sie ohne übermäßige Belastung oder Verformung korrekt funktionieren.
Abmessungstoleranz: Sicherstellung enger Toleranzen, um Größenänderungen aufgrund von Temperaturschwankungen auszugleichen.
Einstellung der Federkonstante: Die Federkonstante kann sich mit der Temperatur ändern und muss daher bei der Konstruktion berücksichtigt werden.
3.2 Last- und Verformungseigenschaften
Die V-Form der Feder beeinflusst die Tragfähigkeit und die Einfederungseigenschaften. Diese Faktoren müssen sorgfältig berechnet werden:
Kraftverteilung: Die V-Form beeinflusst, wie sich die Kräfte auf die Feder verteilen. Eine genaue Modellierung stellt sicher, dass die Feder wie vorgesehen funktioniert.
Grenzwerte für die Durchbiegung: Die Konstruktion muss sicherstellen, dass die Durchbiegungen innerhalb akzeptabler Grenzen bleiben, um Schäden oder Ausfälle zu vermeiden.
3.3 Umweltfaktoren
Neben hohen Temperaturen können auch andere Umwelteinflüsse wie Chemikalien, Feuchtigkeit und mechanische Beanspruchung die Leistung von freitragenden V-Federn beeinträchtigen:
Chemische Beständigkeit: Auswahl von Materialien und Beschichtungen, die chemischen Einflüssen standhalten können.
Auswirkungen von Luftfeuchtigkeit: Sicherstellung der Widerstandsfähigkeit des Materials gegen Feuchtigkeit und deren Auswirkungen auf die Leistung.
Mechanische Beanspruchung: Berücksichtigung zusätzlicher Beanspruchungen durch dynamische Lasten oder Vibrationen.
Freitragende V-Federn werden in großem Umfang in der Luft- und Raumfahrtindustrie eingesetzt, wo sie extremen Temperaturen und rauen Bedingungen standhalten müssen:
Komponenten des Motors: Wird in Gasturbinentriebwerken für Komponenten verwendet, die eine präzise Kraft- und Temperaturtoleranz erfordern.
Fahrwerksysteme: Sorgt für Zuverlässigkeit und Haltbarkeit in Fahrwerkssystemen, die hohen Temperaturen und Belastungen ausgesetzt sind.
4.2 Automobilindustrie
In der Automobilindustrie werden freitragende V-Federn in verschiedenen Hochtemperaturbauteilen eingesetzt:
Auspuffanlagen: Sie werden in Bauteilen wie Abgaskrümmern und Turboladern verwendet, wo sie hohen Temperaturen und korrosiven Gasen standhalten müssen.
Bremssysteme: Wird in Bremssystemen eingesetzt, in denen während des Betriebs hohe Temperaturen entstehen.
4.3 Industrielle Anwendungen
Freitragende V-Federn werden in verschiedenen industriellen Prozessen eingesetzt, bei denen hohe Temperaturen herrschen:
Öfen und Brennöfen: Sie werden in Hochtemperatur-Verarbeitungsanlagen eingesetzt, bei denen Haltbarkeit und Widerstandsfähigkeit gegen thermische Belastungen entscheidend sind.
Chemische Verarbeitung: Wird in Umgebungen eingesetzt, in denen hohe Temperaturen und reaktive Chemikalien vorhanden sind.
4.4 Energiesektor
Im Energiesektor werden freitragende V-Federn in:
Stromerzeugung: Komponenten in Energieerzeugungssystemen wie Turbinen und Reaktoren, wo hohe Temperaturen und mechanische Belastungen üblich sind.
Öl und Gas: Wird in Explorations- und Produktionsanlagen eingesetzt, die unter extremen Bedingungen arbeiten.
5. Leistungsprüfung und Bewertung
5.1 Prüfmethoden
Um sicherzustellen, dass freitragende V-Federn um die geforderten Spezifikationen für Hochtemperaturanwendungen zu erfüllen, werden verschiedene Prüfverfahren eingesetzt:
Hochtemperaturtests: Bewertet die Leistung der Feder unter simulierten Hochtemperaturbedingungen.
Ermüdungsprüfung: Bewertet die Fähigkeit der Feder, wiederholten Belastungen und Temperaturschwankungen standzuhalten.
Korrosionsprüfung: Bestimmt die Beständigkeit des Federwerkstoffs gegen Oxidation und andere Formen der Korrosion.
5.2 Leistungsmetriken
Zu den wichtigsten Leistungsmerkmalen für freitragende V-Federn in Hochtemperaturanwendungen gehören:
Frühjahrskonstante: Misst die Steifigkeit der Feder und ihre Fähigkeit, Verformungen unter Last zu widerstehen.
Thermische Stabilität: Bewertet die Fähigkeit des Materials, seine mechanischen Eigenschaften bei erhöhten Temperaturen beizubehalten.
Langlebigkeit: Bewertet die langfristige Leistung und Zuverlässigkeit der Feder unter Hochtemperaturbedingungen.
6. Wartung und Langlebigkeit
6.1 Wartungspraktiken
Um die Langlebigkeit und Leistungsfähigkeit von freitragenden V-Federn zu gewährleisten, ist eine ordnungsgemäße Wartung unerlässlich:
Regelmäßige Inspektionen: Regelmäßige Inspektionen zur Feststellung von Anzeichen von Verschleiß, Korrosion oder Verformung.
Reinigung: Halten Sie die Federn sauber von Verunreinigungen, die ihre Leistung beeinträchtigen könnten.
Schmierung: Anwendung geeigneter Schmiermittel zur Verringerung von Reibung und Verschleiß, insbesondere bei dynamischen Anwendungen.
6.2 Überlegungen zur Langlebigkeit
Um die Lebensdauer von freitragenden V-Federn zu maximieren:
Auswahl der Materialien: Wählen Sie Materialien mit hoher Temperaturbeständigkeit und Haltbarkeit.
Optimierung des Designs: Stellen Sie sicher, dass die Federauslegung für die spezifischen Temperatur- und Belastungsbedingungen optimiert ist.
Betriebsbedingungen: Betreiben Sie die Federn innerhalb ihrer spezifizierten Temperatur- und Belastungsgrenzen, um ein vorzeitiges Versagen zu vermeiden.
7. Schlussfolgerung
Freitragende V-Federn sind wirklich bemerkenswerte mechanische Komponenten, die sich in Hochtemperaturumgebungen in zahlreichen Branchen bewährt haben. Ihr einzigartiges Design in Verbindung mit der sorgfältigen Auswahl von Materialien und Beschichtungen ermöglicht es ihnen, extremen Temperaturen standzuhalten und gleichzeitig ihre mechanische Integrität und Funktionalität zu erhalten.
Von der Luft- und Raumfahrt über die Automobilindustrie und die Industrie bis hin zum Energiesektor spielen diese Federn eine entscheidende Rolle bei der Gewährleistung der Zuverlässigkeit und Leistung verschiedener Systeme. Im Zuge des technologischen Fortschritts werden weitere Forschungen und Innovationen bei der Konstruktion und den Werkstoffen von freitragenden V-Federn wahrscheinlich zu noch effizienteren und haltbareren Lösungen für Hochtemperaturanwendungen führen. Für Ingenieure und Konstrukteure, die die Leistung ihrer Systeme in anspruchsvollen Hochtemperaturumgebungen optimieren wollen, ist es wichtig, ihre Eigenschaften, Anwendungen und Wartungsanforderungen zu verstehen.Um uns zu kontaktieren und unsere Ingenieure werden Ihre Probleme lösen.
