Umfassende technische Analyse und Zukunftstrends von Spiralfedern (O-Typ-Federn)

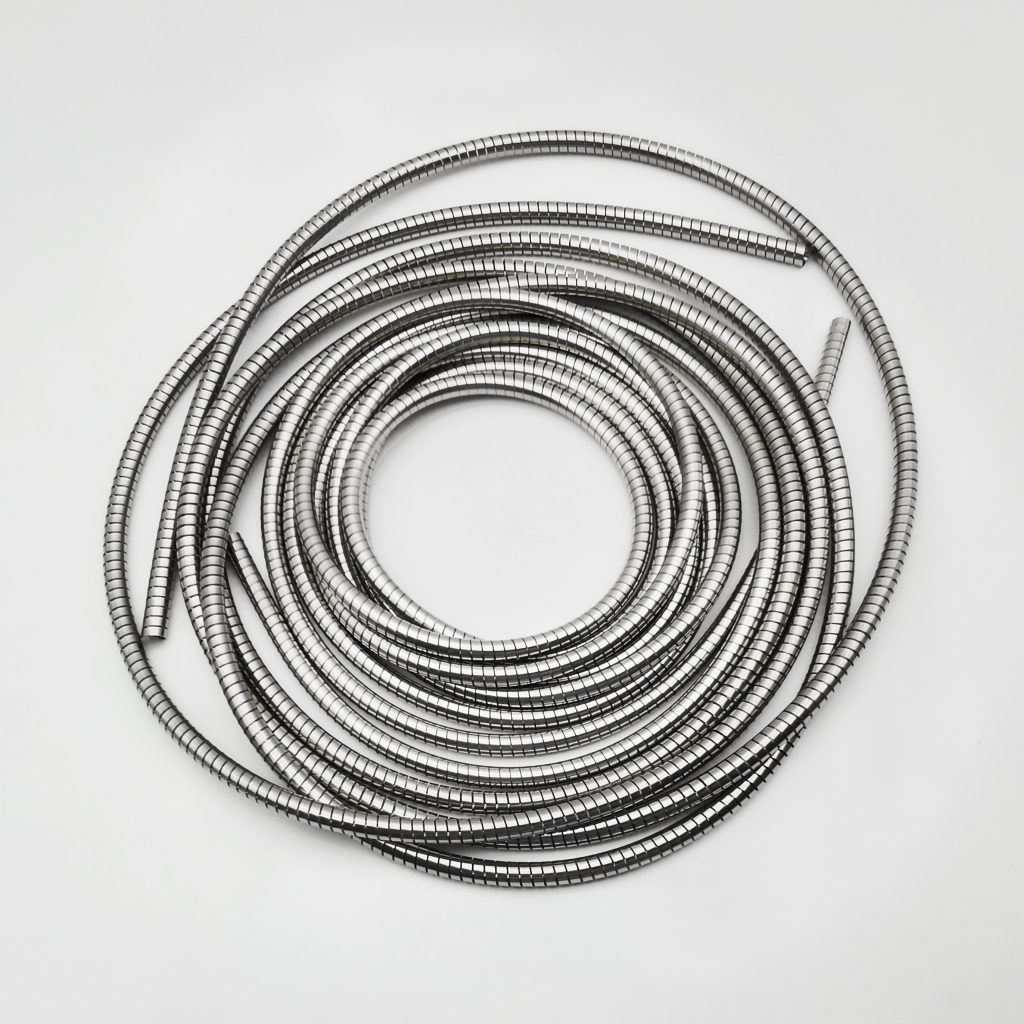

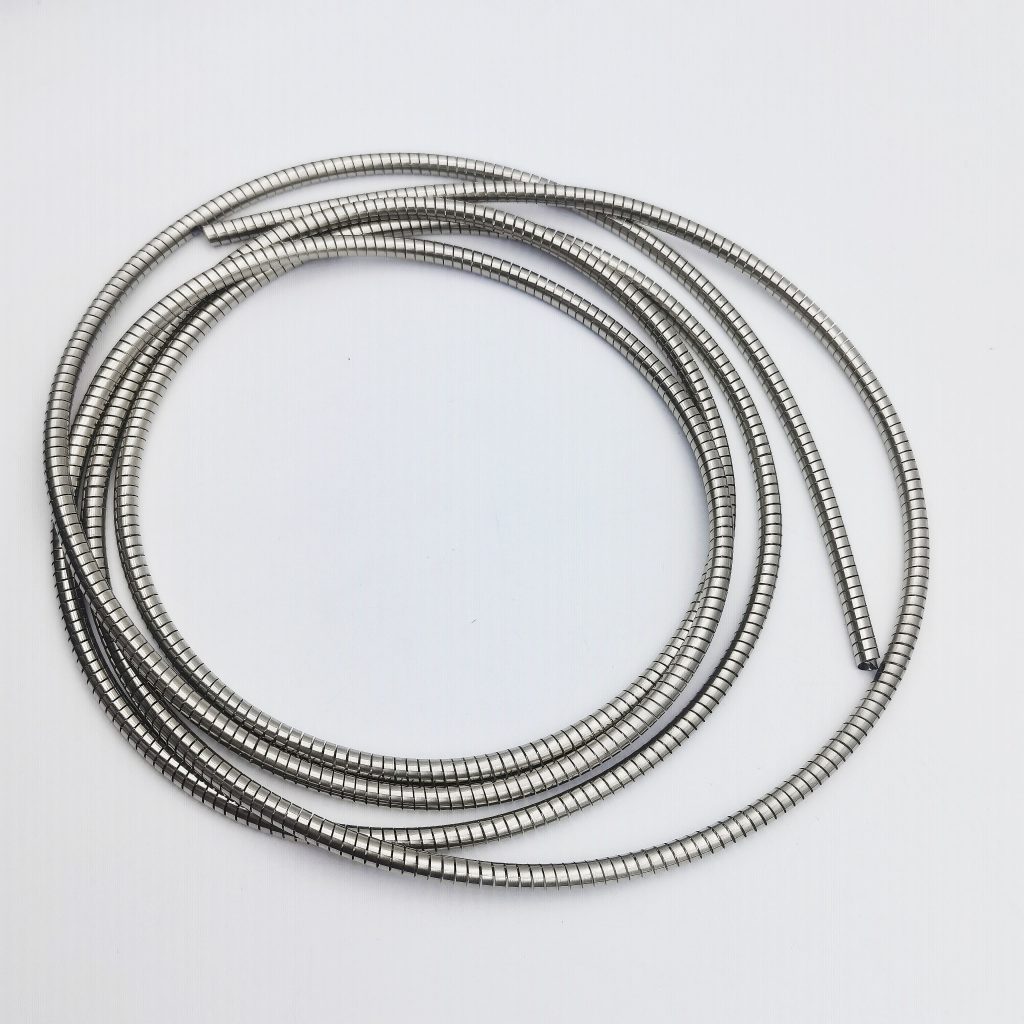

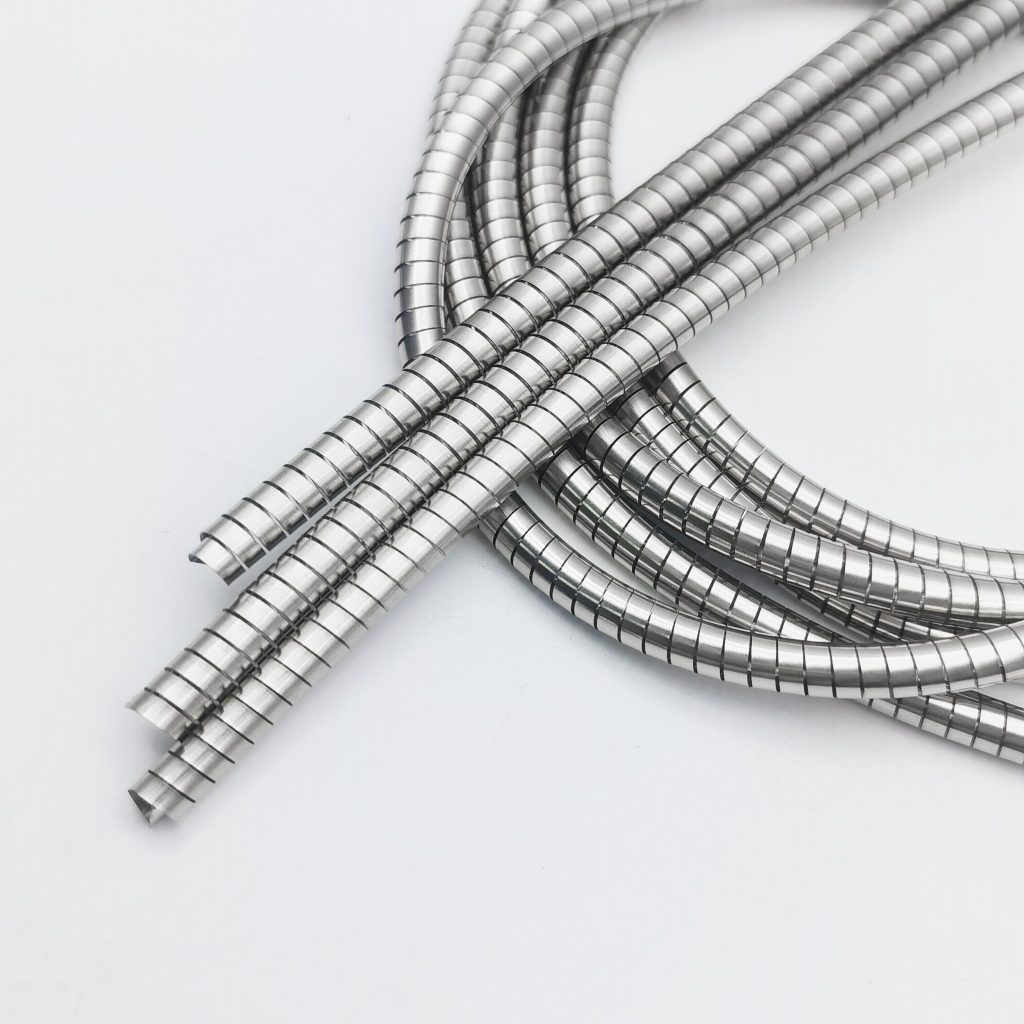

Schraubenfedern (O-Typ-Federn) sind unverzichtbare mechanische Komponenten, die mechanische Energie durch kontrollierte Verformung in elastische potenzielle Energie umwandeln. Ihre Anwendungen erstrecken sich auf Branchen wie die Automobilindustrie, die Luft- und Raumfahrt, medizinische Geräte und Energiesysteme.

1. Physikalische und mechanische Grundlagen

1.1 Elastizität und das Hookesche Gesetz

Schraubenfedern arbeiten nach dem Hookeschen Gesetz (F=k⋅xF=k⋅x), wobei die Steifigkeit (kk) wird bestimmt durch:

• G: Schermodul (z. B. 77 GPa für rostfreien Stahl).
• d: Durchmesser des Drahtes.
• D: Mittlerer Spulendurchmesser.
• N: Anzahl der aktiven Spulen.

Dynamische Reaktion:
Eigenfrequenz (fnfn) muss über den Betriebsfrequenzen liegen, um Resonanz zu vermeiden:

wobei m ist die effektive Masse der Schraubenfedern.

1.2 Spannungsanalyse und Versagensmodi

• Maximale Scherspannung:

• Kw: Wahl-Korrekturfaktor

• Ermüdungsversagen: Geregelt durch S-N-Kurven; Ermüdung bei hohen Zyklen (>10⁴ Zyklen) erfordert eine Beanspruchung unterhalb der Dauerhaftigkeitsgrenze.

---

2. Materialwissenschaft und technische Auswahl

2.1 Metallische Werkstoffe

• Kohlenstoffstahl (SAE 1070):
  • Mikrogefüge: Angelassener Martensit nach dem Abschrecken (Härte HRC 45-50).
  • Anwendungen: Kostengünstige Industriefedern (z. B. für landwirtschaftliche Maschinen).
• Rostfreier Stahl (316L):
  • Verbesserte Korrosionsbeständigkeit durch Molybdän; Kaltverformung zur Kaltverfestigung.
  • Einsatz in Meeresumgebungen und in der chemischen Verarbeitung.
• Hochtemperatur-Legierungen (Inconel 718):
  • γ”-Phase (Ni₃Nb), ausscheidungsgehärtet; einsetzbar bis zu 650°C.
  • Kritisch in Brennkammerfedern von Düsentriebwerken.

2.2 Verbundwerkstoffe und intelligente Materialien

• Kohlenstofffaserverstärktes Polymer (CFRP):
  • 5× höhere spezifische Steifigkeit als Stahl; wird in der Formel 1 verwendet.
  • Beschränkungen: Sprödbruch bei Stoßbelastung.
• Formgedächtnis-Legierungen (NiTi):
  • Superelastizität (8% erholbare Dehnung); ideal für minimalinvasive chirurgische Werkzeuge.
  • Phasenumwandlungstemperaturen (AfAf) durch Legieren (z. B. NiTi-Cu) maßgeschneidert.

---

3. Fortgeschrittene Fertigungstechniken

3.1 Präzisionswickeltechniken

• CNC-Federwindemaschinen:
  • Mehrachsige Steuerung für variable Steigung und konische Federn (Toleranz ±0,01 mm).
  • Beispiel: WAFIOS FK 8.0 Serie für medizinische Mikrofedern (Drahtdurchmesser 0,1-2,0 mm).
• Heißwickelverfahren:
  • Für Drähte >12 mm: Erhitzen auf 850-950°C (Austenitisierung), Wickeln, dann Ölabschrecken.
  • Nachbehandlung: Anlassen bei 400-500°C zum Abbau von Eigenspannungen.

3.2 Oberflächentechnik

• Shot Peening:
  • Almenintensität 0,3-0,6 mmA; induziert Druckspannung (-200 bis -800 MPa).
  • Verlängert die Ermüdungslebensdauer von Ventilfedern in der Automobilindustrie um das 3-5fache.
• PVD-Beschichtungen (TiN/CrN):
  • Reduziert den Reibungskoeffizienten auf 0,1-0,2; wird in hydraulischen Dichtungsfedern verwendet.

3.3 Qualitätssicherung

• Wirbelstromprüfung: Erkennt Oberflächenrisse (>0,1 mm Tiefe) bei einer Produktionsrate von 100%.
• Röntgen-CT-Scanning: Identifiziert innere Hohlräume/Einschlüsse (Auflösung <10 μm) in für die Luft- und Raumfahrt geeigneten Federn.

---

4. Industrielle Anwendungen und Fallstudien

4.1 Automobilindustrie

• Batteriemodule für Elektrofahrzeuge (EV):
  • Herausforderung: Vibration (20-200 Hz) und Elektrolytkorrosion (LiPF₆).
  • Lösung: 316L-Federn mit PTFE-Beschichtung; Vorspannung ≥200 N.
• Brake-by-Wire-Systeme:
  • Mikrofedern (Ø0,3 mm) in Magnetventilen; Zykluslebensdauer >10⁷; Ansprechzeit <5 ms.

4.2 Medizinische Geräte

• Bioabsorbierbare Gefäßstents:
  • Werkstoff: Mg-Zn-Ca-Legierung; Abbaugeschwindigkeit 0,2-0,5 mm/Jahr.
  • Klinisches Ergebnis: Vollständige Resorption innerhalb von 12-18 Monaten nach der Implantation.
• Chirurgische Robotik:
  • Miniaturfedern (Ø0,5 mm) in den Pinzettengelenken; Präzision ±0,1 N Kraftkontrolle.

4.3 Energie und Schwerindustrie

• Federn für Steuerstäbe von Kernreaktoren:
  • Werkstoff: Inconel 718; Beständigkeit gegen Neutronenbestrahlung (<1% Quellung bei 10²⁰ n/cm²).
  • Konstruktion: Redundante Federpakete für ausfallsicheren Betrieb.
• Offshore-Ölbohrungen:
  • Federn für Blowout Preventer (BOP): Inconel 625 + PEEK-Verkapselung; API 16A zertifiziert.

---

5. Computergestützter Entwurf und Simulation

5.1 Finite-Elemente-Analyse (FEA)

• Nichtlineare statische Analyse:
  • Simuliert plastische Verformung (z.B. Chaboche-Modell) bei Überlastszenarien.
  • Fall: Die Spannung der Ölventilfeder muss <80% von σ_y (1.100 MPa für Inconel 718) bleiben.
• Vorhersage der Ermüdungslebensdauer:
  • Manson-Coffin-Gleichung für zyklenarme Ermüdung:

• Software: ANSYS nCode DesignLife für die probabilistische Ermüdungsanalyse.

5.2 Multiphysik-Kopplung

• Thermisch-mechanische Analyse:
  • Temperaturabhängige EE (z.B. 316L's E Tropfen 30% bei 600°C).
  • Fall: Wastegate-Federn eines Turboladers in Abgasumgebung (700°C).
• Fluid-Struktur-Interaktion (FSI):
  • Modelliert die Auswirkungen der Flüssigkeitspulsation auf hydraulische Dichtungsfedern; das Dämpfungsverhältnis wurde auf <0,1 optimiert.

5.3 KI-gestützte Design-Optimierung

• Topologie-Optimierung:
  • Altair OptiStruct reduziert die Masse um 20-40% unter Beibehaltung von kk (z. B. Pitchfedern von Windkraftanlagen).
• Generative Gestaltung:
  • Neuronale Netze sagen optimale dd, DD, und NN für benutzerdefinierte Last-Verschiebungs-Kurven.

---

6. Intelligente Federsysteme

6.1 Eingebettete Sensornetzwerke

• Faser-Bragg-Gitter (FBG) Sensoren:
  • Dehnungsauflösung ±1 με; eingebettet in Federn zur seismischen Isolierung von Brücken.
• Piezoelektrisches Energy Harvesting:
  • Wandelt Vibrationen in Elektrizität um (10 mW); versorgt drahtlose Sensoren in Gleisfedern.

6.2 Aktive Kontrollmechanismen

• Magnetorheologische (MR) Flüssigkeitsfedern:
  • Einstellbare Steifigkeit (10-facher Bereich); Reaktionszeit <20 ms für semiaktive Fahrzeugaufhängungen.
• Aktuatoren aus Formgedächtnislegierung:
  • SMA-Federn ziehen sich bei Joule-Erwärmung zusammen; sie werden in ausfahrbaren Solarzellen des Mars-Rovers verwendet (Kraft 500 N/mm²).

6.3 Integration des digitalen Zwillings

• Feder-Doppelplattform:
  • Kombiniert IoT-Sensordaten, Materialalterungsmodelle und Belastungshistorie für die Echtzeit-Zustandsüberwachung.
• Maschinelles Lernen für vorausschauende Wartung:
  • LSTM-Netzwerke analysieren Schwingungsspektren zur Vorhersage der Restlebensdauer (Genauigkeit >85%).

---

7. Nachhaltige Technologien

7.1 Umweltverträgliche Materialien

• Federn aus Polymilchsäure (PLA):
  • Biologisch abbaubar; Zugfestigkeit 50 MPa; Verwendung in Einweg-Laparoskopie-Werkzeugen.
• Abschwächung der Wasserstoffversprödung:
  • Die Vakuumentgasung reduziert den H₂-Gehalt in hochfesten Federn aus AISI 4340 auf <0,1 ppm.

7.2 Wiederaufbereitung und Reparatur

• Laser-Cladding:
  • Aufbringen einer CoCr-Legierung (0,2 mm Schichten); Wiederherstellung der Härte auf HRC 55.
• Reparatur von Kältespray-Additiven:
  • Al-Si-Beschichtungen auf gerissenen Federn; eine Nachwärmebehandlung stellt die Ermüdungsfestigkeit von 90% wieder her.

7.3 Recycling und Kreislaufwirtschaft

• Laser-induzierte Breakdown-Spektroskopie (LIBS):
  • Materialerkennungsgenauigkeit >99%; ermöglicht legierungsspezifische Sortierung.
• Umschmelzen im Lichtbogenofen:
  • Recycelter Federstahl reduziert die CO₂-Emissionen um 1,8 Tonnen pro Tonne im Vergleich zu Neumaterial.

---

8. Künftige technologische Grenzen

8.1 Anpassungsfähigkeit an extreme Umweltbedingungen

• Oxiddispersionsgehärtete (ODS) Legierungen:
  • MA754 (Ni-20Cr-0,5Y₂O₃) für Anwendungen bei 1.000 °C (z. B. Triebwerke für Hyperschallfahrzeuge).
• Strahlungsabschirmende Beschichtungen:
  • Mit Bor dotierte SiC-Beschichtungen für Federn von Mondhabitaten (5× höhere Neutronenabsorption).

8.2 Herstellung im Mikro-/Nanomaßstab

• MEMS-Federn:
  • Photolithographie + Galvanisierung für 10 μm breite Federn; Kraftauflösung 1 pN in AFM-Sonden.
• Kohlenstoff-Nanoröhrchen (CNT)-Federn:
  • CVD-gewachsene CNT-Bündel mit einem spezifischen Modul von 1 TPa-g-¹-cm³; nanorobotische Gelenkantriebe.

8.3 Fachübergreifende Innovationen

• Bio-inspirierte Federn:
  • Resilin-Protein-mimetische Polymere für 90% Energierückgewinnung (z. B. Roboter-Sprungmechanismen).
• Quantenmechanische Systeme:
  • Supraleitende NbTi-Federn für kryogene Stufen für Quantencomputer (0,1 nm Positioniergenauigkeit).

---

Schlussfolgerung

Schraubenfedern wandeln sich durch Fortschritte in der Materialwissenschaft, bei digitalen Zwillingen und in der nachhaltigen Fertigung von passiven Komponenten zu intelligenten, adaptiven Systemen. Künftige Herausforderungen liegen in der Bewältigung extremer Umgebungen, der Ermöglichung von Anwendungen im Nanotechnologie-Maßstab und dem Erreichen der Kreislaufwirtschaft über den gesamten Lebenszyklus. Da die Industrie Industrie 4.0 und Netto-Null-Ziele anstrebt, werden Schraubenfedern weiterhin eine zentrale Rolle bei der Verbindung von mechanischer Zuverlässigkeit und ökologischer Verantwortung spielen.
