Bei Vakuum- und Kryo-Dichtungssystemen hängt die Dichtungsleistung nicht nur vom Dichtungsmaterial ab, sondern auch davon, ob die Feder über den gesamten Betriebszeitraum hinweg eine konstante Vorspannung aufrechterhalten kann.In der Praxis können Faktoren wie Kälteschrumpfung, Maßänderungen und Dauerbetrieb den Anpressdruck der Dichtung verringern und das Leckagerisiko erhöhen.

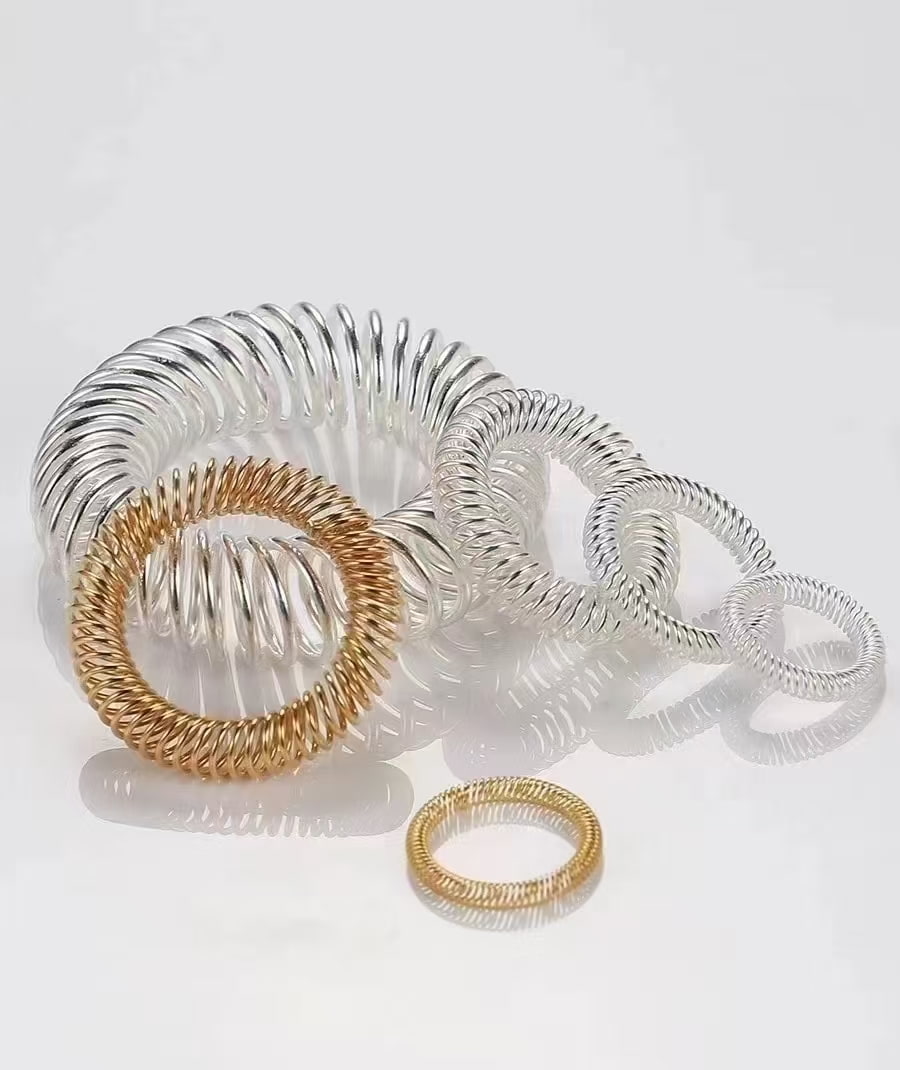

Kantige Spiralfedern, als Schlüsselkomponente im Inneren von Federbetätigte Dichtungen, sorgen für eine konstante Federkraft, um Maßänderungen auszugleichen und eine zuverlässige Dichtwirkung zu gewährleisten.
Wie schräg gestellte Schraubenfedern die langfristige Dichtungsleistung unterstützen
Eine federbelastete Dichtung besteht in der Regel aus zwei Hauptkomponenten:
Die Dichtungshülle hat folgende Aufgaben: Die schräg gestellte Schraubenfeder hat folgende Aufgaben:
Einfach erklärt:
Das Dichtungsmaterial bildet die Dichtungsbarriere, während die schräg gestellte Schraubenfeder die Dichtkraft langfristig aufrechterhält.
Funktionsweise einer schräg angeordneten Schraubenfeder

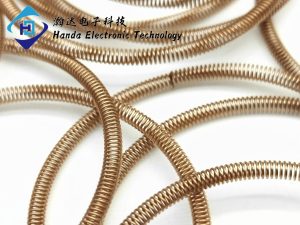

Im Gegensatz zu herkömmlichen Druckfedern verfügen schräg gewickelte Federn über eine schräg gewickelte Struktur, wodurch sie beim Zusammendrücken ein kontrollierteres Belastungsverhalten aufweisen.Bei Einbau in eine federbelastete Dichtung:
Durch diese Konstruktion eignen sich schräg gestellte Schraubenfedern für Anwendungen, bei denen die Dichtungssicherheit über lange Betriebszeiten hinweg gewährleistet sein muss.
Bei Vakuumanlagen besteht die größte Herausforderung nicht darin, eine anfängliche Dichtleistung zu erreichen, sondern die Dichtungszuverlässigkeit während des Langzeitbetriebs aufrechtzuerhalten.
Selbst ein sehr kleiner Spalt kann die Vakuumleistung beeinträchtigen.
Im Dauerbetrieb können bei Vakuumversiegelungssystemen folgende Probleme auftreten:
Daher benötigen Vakuumversiegelungssysteme ein Federelement, das diese Veränderungen kontinuierlich ausgleichen kann.Wenn Sie Kontakt mit uns aufnehmen möchten, haben Sie möglicherweise Anspruch auf ein kostenloses Muster.
Häufige Herausforderungen bei Vakuumversiegelungssystemen
| Herausforderung | Hauptursache | Auswirkungen auf die Dichtungsleistung |
|---|---|---|
| Änderung der Dichtungskompression | Langzeitkompression | Geringerer Anpressdruck |
| Abweichung der Abmessungen | Temperaturschwankung | Änderungen des Dichtspalts |
| Materialermüdung | Lange Betriebszyklen | Verminderte Rückgewinnungsfähigkeit |
| Fertigungstoleranz | Montagevariante | Erhöhtes Leckagerisiko |
Schräg angeordnete Schraubenfedern im Vergleich zu herkömmlichen Dichtungsaufbauten
Testbedingungen:
| Leistungsposition | Herkömmliche Dichtungsstruktur | Federbelastete Dichtung mit schräg angeordneter Schraubenfeder |
|---|---|---|
| Anfängliche Dichtungsleistung | Gut | Ausgezeichnet |
| Langfristige Belastungsbeständigkeit | Kann mit der Zeit abnehmen | Stabiler |
| Entschädigungsfähigkeit | Begrenzt | Verbessert |
| Langfristige Zuverlässigkeit | Mäßig | Höher |
Für Vakuumanlagen wie beispielsweise: Bei Anwendungen, die eine zuverlässige Vakuumdichtheit erfordern, sollten Ingenieure Folgendes berücksichtigen:
Unser Ingenieurteam unterstützt Sie gerne bei der Auswahl geeigneter Lösungen mit schräg gestellten Schraubenfedern entsprechend den spezifischen Anwendungsanforderungen.Wenden Sie sich für technische Unterstützung an unsere Dichtungsingenieure.
Kryogene Umgebungen stellen Dichtungssysteme vor erhebliche Herausforderungen.
Zu den typischen kryogenen Anwendungen gehören: Die Betriebstemperaturen können folgende Werte erreichen:
Bei diesen Temperaturen unterliegen sowohl Dichtungsmaterialien als auch Metallkomponenten physikalischen Veränderungen, die die Dichtungsleistung beeinträchtigen können.
Wenn die Temperatur sinkt, ziehen sich Metallteile zusammen, und bei Dichtungsmaterialien können folgende Veränderungen auftreten:
Diese Änderungen können den Anpressdruck zwischen der Dichtung und der Gegenfläche verringern.
Testbedingungen:
| Leistungsposition | Umgebungstemperatur 25 °C | -196 °C – kryogene Umgebung |
|---|---|---|
| Zustand des Dichtungsmaterials | Flexibel | Eingeschränkte Flexibilität |
| Abmessungen der Metallkomponenten | Stabil | Es kommt zu einer thermischen Kontraktion |
| Dichtungs-Anpressdruck | Stabil | Kann abnehmen |
| Entschädigungsanspruch | Niedrig | Hoch |
In kryogenen Anwendungen sorgen schräg gestellte Schraubenfedern für eine kontinuierliche elastische Rückstellkraft, um durch Temperaturabfall verursachte Maßänderungen auszugleichen.Im Vergleich zu Dichtungsstrukturen, die ausschließlich auf der Elastizität des Materials beruhen, können federunterstützte Dichtungen mit schräg angeordneten Schraubenfedern in Umgebungen mit extrem niedrigen Temperaturen einen stabileren Anpressdruck aufrechterhalten.
Die Auswahl des richtigen Werkstoffs ist einer der wichtigsten Schritte bei der Konstruktion einer federbelasteten Dichtung für Vakuum- und Kryoanwendungen.
Die schräg gestellte Schraubenfeder muss unter allen Bedingungen eine stabile Leistung gewährleisten: Verschiedene Materialien bieten unterschiedliche Eigenschaften in Bezug auf:
Daher sollten Ingenieure das Federmaterial entsprechend den tatsächlichen Betriebsbedingungen auswählen und sich nicht allein von den Kosten leiten lassen.
| Material | Wichtigste Vorteile | Temperatur-Fähigkeit | Typische Anwendungen |
|---|---|---|---|
| Edelstahl 316 | Gute Korrosionsbeständigkeit, kostengünstig, weit verbreitet | Allgemeine Temperatureinsätze | Industriestaubsauger, allgemeine Dichtungssysteme |
| Elgiloy | Hervorragende Ermüdungsbeständigkeit und dauerhafte Elastizität | Mittlerer bis hoher Temperaturbereich | Anwendungen mit Dichtungen für hohe Zykluszahlen |
| Hastelloy C276 | Hervorragende Korrosionsbeständigkeit | Aggressive chemische Umgebungen | Chemische Aufbereitung und spezielle Dichtungssysteme |
Edelstahl 316 ist eines der am häufigsten verwendeten Materialien für schräg gewickelte Schraubenfedern.
Zu den Vorteilen gehören: Zu den typischen Anwendungsbereichen gehören:
Im Vergleich zu herkömmlichen Edelstahlwerkstoffen bietet Elgiloy folgende Vorteile: Typische Anwendungsbereiche:
Wenn Dichtungssysteme in korrosiven Umgebungen eingesetzt werden, ist die Materialverträglichkeit von entscheidender Bedeutung.Hastelloy C276 bietet eine hervorragende Beständigkeit gegenüber vielen aggressiven chemischen Einflüssen. Zu den typischen Anwendungsbereichen zählen:
Vergleich der Werkstoffauswahl unter verschiedenen Betriebsbedingungen
| Betriebszustand | Empfohlenes Material | Grund |
|---|---|---|
| Vakuumanlagen für Raumtemperatur | Edelstahl 316 | Zuverlässige Leistung und Kosteneffizienz |
| Langzeitbetrieb | Elgiloy | Bessere Ermüdungsbeständigkeit |
| Korrosive chemische Umgebung | Hastelloy C276 | Ausgezeichnete Korrosionsbeständigkeit |
Schräg gewickelte Schraubenfedern kommen häufig in Anlagen zum Einsatz, bei denen ein Versagen der Dichtungen zu Leistungseinbußen oder Betriebsausfällen führen kann.Zu den typischen Anwendungsbereichen gehören:
| Anmeldung | Hauptanforderung |
|---|---|
| Vakuumkammern | Geringe Leckage und Langzeitstabilität |
| Kryopumpen | Zuverlässige Abdichtung bei extrem niedrigen Temperaturen |
| Halbleiter-Ausrüstung | Saubere und zuverlässige Dichtungsleistung |
| Luft- und Raumfahrtsysteme | Hohe Zuverlässigkeit unter anspruchsvollen Bedingungen |
| Wissenschaftliche Instrumente | Präzise Dichtungsleistung |
die richtige Wahl treffen Canted Coil Feder Das erfordert mehr als nur die Auswahl einer Federgröße oder eines Federwerkstoffs. Bei Vakuum- und Kryo-Dichtungsanwendungen müssen Ingenieure die tatsächlichen Betriebsbedingungen des Dichtungssystems bewerten.Bevor eine Feder ausgewählt wird, sollten die folgenden Parameter überprüft werden:
| Auswahlparameter | Was Ingenieure überprüfen müssen | Warum es wichtig ist |
|---|---|---|
| Betriebstemperatur | Minimale und maximale Betriebstemperatur | Bestimmt die Materialleistung und die Zuverlässigkeit der Feder |
| Druckbedingungen | Vakuumniveau oder Systemdruck | Einflüsse auf die erforderliche Dichtkraft |
| Dichtungstyp | Statische oder dynamische Abdichtung | Ermittelt die Anforderungen an die Federkraft |
| Medienkompatibilität | Gase, Flüssigkeiten, Chemikalien oder besondere Umgebungsbedingungen | Ermittelt geeignetes Federmaterial |
| Abmessungen der Rillen | Innendurchmesser, Außendurchmesser, Nutbreite und -tiefe | Gewährleistet eine ordnungsgemäße Montage und Verdichtung |
| Anforderung an die Lebensdauer | Betriebszeiten und Taktfrequenz | Legt die Anforderungen an die Ermüdungsfestigkeit fest |
| Einbauraum | Verfügbarer radialer und axialer Freiraum | Legt die Abmessungen der Feder fest |
Für kryogene Anwendungen ist die Mindestbetriebstemperatur ist einer der wichtigsten Faktoren.Wenn beispielsweise ein Dichtungssystem von 25 °C bis -196 °C, Ingenieure können die Leistung einer Feder nicht nur bei Raumtemperatur beurteilen. Das Material, die Federkraft und die Dichtungskonstruktion müssen über den gesamten Temperaturbereich hinweg überprüft werden.
Bei Vakuum- und Kryo-Dichtungsanwendungen erfüllen herkömmliche schräg gewickelte Schraubenfedern möglicherweise nicht immer die spezifischen Anforderungen der Anlagen. Faktoren wie:
HANDA bietet maßgeschneiderte Lösungen für schräg angeordnete Schraubenfedern für Anwendungen für federbelastete Dichtungen, um Ingenieuren dabei zu helfen, geeignete Federwerkstoffe, Abmessungen und Belastungseigenschaften entsprechend den tatsächlichen Betriebsbedingungen auszuwählen. Weitere Informationen zu schräg gewickelten Schraubenfedern und maßgeschneiderten Federlösungen finden Sie unter:HANDA – Maßgeschneiderte Lösungen für die Federfertigung.
