Wie man die richtige Feder auswählt - Energized Seals Federn für spezifische Anwendungen

Abstrakt: In diesem Artikel werden die Hauptaspekte der Auswahl geeigneter Federn - erregter Dichtungsfedern - für bestimmte Anwendungen umfassend erläutert. Er geht detailliert auf Überlegungen ein, die auf verschiedenen Anwendungsszenarien wie Luft- und Raumfahrt, Lebensmittel und Pharmazeutika, Chemie, Automobil und Maschinen basieren. Aspekte wie Materialauswahl, Abstimmung der Leistungsparameter, Konstruktion, Installation und Wartung sowie Industrienormen und Zertifizierungen werden gründlich analysiert. Mit detaillierten Anleitungen und praktischen Beispielen soll das Buch den Lesern helfen, optimale Entscheidungen zu treffen, um einen zuverlässigen Betrieb der Anlagen zu gewährleisten.

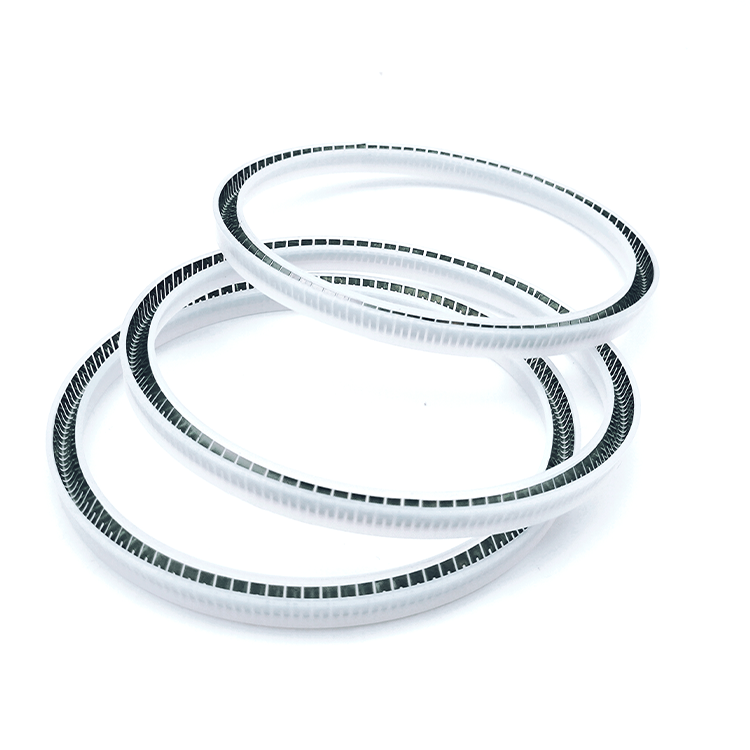

Im Bereich des Maschinenbaus ist die richtige Auswahl von Feder - erregte Dichtungen Federn ist der Schlüssel zur Gewährleistung eines reibungslosen Betriebs und einer zuverlässigen Dichtungsleistung von Anlagen. In Anbetracht der großen Vielfalt von Anwendungen mit ihren einzigartigen Anforderungen kann die richtige Wahl die Effizienz und Lebensdauer von Maschinen erheblich verbessern.

1. Anwendungsszenarien und funktionale Anforderungen

• Luft- und Raumfahrtindustrie: Die Luft- und Raumfahrtumgebung ist von extremen Bedingungen geprägt. Raumfahrzeuge arbeiten unter Hochvakuum, Hochgeschwindigkeitsluftströmungen und drastischen Temperaturschwankungen. So ist beispielsweise die Abdichtung des Satellitenantriebssystems von größter Bedeutung. Seine Arbeitsumgebung kann Hochvakuum und plötzliche Hochtemperatur- und Hochdruck-Situationen beinhalten. In solchen Fällen, V-förmige Federn sind eine gute Wahl. V-förmige Federn werden in der Regel aus speziellen Legierungen hergestellt, die sich durch hohe Festigkeit, ausgezeichnete Hochtemperaturbeständigkeit und Strahlungsbeständigkeit auszeichnen, wie z. B. die Inconel-Legierung. Sie behalten auch im Hochvakuum eine stabile Elastizität und stellen sicher, dass die abgedichteten Komponenten nicht aufgrund von Druckunterschieden undicht werden. Darüber hinaus hält es den Auswirkungen von Hochgeschwindigkeitsluftströmungen und der Strahlungsumgebung stand, wodurch die Abdichtung wichtiger Ausrüstungssysteme in der Luft- und Raumfahrt wirksam geschützt wird und eine zuverlässige Garantie für den sicheren Betrieb von Raumfahrzeugen bietet.

• Lebensmittel und pharmazeutische Ausrüstung: In der Lebensmittel- und Pharmaindustrie sind die Hygieneanforderungen an die Ausrüstung äußerst streng. Bei der Lebensmittelverarbeitung können die Geräte verschiedenen sauren und alkalischen Bedingungen ausgesetzt sein. Bei der Saftherstellung beispielsweise müssen die Geräte über einen längeren Zeitraum mit säurehaltigen Fruchtsäften in Kontakt sein. In der pharmazeutischen Produktion gelten strenge Normen für die Sauberkeit und Kontaminationsfreiheit der Geräte. In diesem Fall sind H- oder U-förmige Federn besser geeignet. Diese Federn sollten aus rostfreiem 316L-Stahl gefertigt sein, der den Lebensmittelstandards entspricht. Edelstahl 316L hat eine gute Korrosionsbeständigkeit und kann der Korrosion durch übliche saure und alkalische Chemikalien in der Lebensmittel- und Pharmaproduktion widerstehen. Darüber hinaus ist seine glatte Oberfläche nicht anfällig für Schmutzansammlungen und lässt sich leicht reinigen, was das Wachstum von Mikroorganismen und die Verunreinigung von Produkten wirksam verhindern kann und die strengen Hygieneanforderungen der Lebensmittel- und Pharmaindustrie erfüllt. Im Dichtungsteil einer Medikamentenabfüllmaschine beispielsweise kann die kompakte Struktur der H-förmigen Feder eine stabile Dichtungskraft auf begrenztem Raum bieten und ist leicht zu demontieren und zu reinigen, wodurch eine sterile Umgebung während des Betriebs der Anlage gewährleistet wird.
• Chemische Ausrüstung: In der chemischen Produktion kommen häufig Hochdruck- und hochkorrosive Medien zum Einsatz. Zum Beispiel können in einem petrochemischen Reaktionskessel saure Gase mit hoher Temperatur und hohem Druck oder hochkorrosive chemische Lösungen vorhanden sein. H-förmige Federn leisten in solchen Umgebungen hervorragende Arbeit. Sie zeichnen sich durch hohe Druckfestigkeit aus, und ihre spezielle Konstruktion kann Drücken von bis zu 700 kg/cm² standhalten. Inzwischen, H-förmige Federn können aus chemisch korrosionsbeständigen Werkstoffen wie Hastelloy hergestellt werden. Hastelloy weist eine hervorragende Beständigkeit gegenüber einer Vielzahl hochkorrosiver Medien auf und kann in komplexen chemischen Umgebungen über einen längeren Zeitraum stabil arbeiten. Darüber hinaus eignet sich die kompakte Struktur der H-förmigen Feder für chemische Anlagen mit begrenztem Platzangebot, wie Reaktionskessel, Pumpen und Ventile. Sie gewährleistet die Dichtungsleistung der Anlagen unter hohem Druck und starken Korrosionsbedingungen und verhindert, dass Leckagen Sicherheitsunfälle und Umweltverschmutzung verursachen.

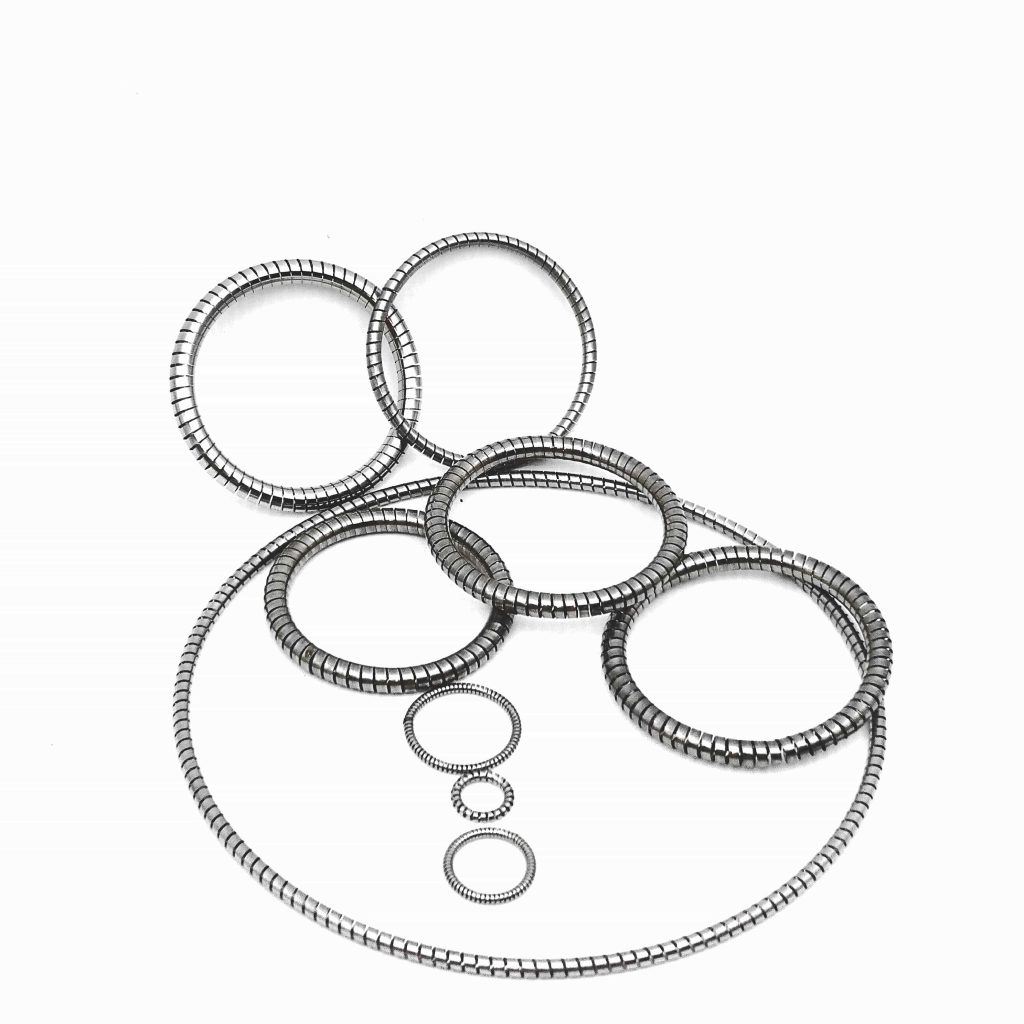

• Automobil- und Maschinenbauindustrie: Die Kolbendichtungen von Kraftfahrzeugmotoren und die Dichtungen in mechanischen Übertragungsvorrichtungen sind häufig dynamischen Arbeitsbedingungen ausgesetzt. Der Kolben bewegt sich mit hoher Geschwindigkeit im Zylinder hin und her, und auch die mechanischen Übertragungskomponenten erfahren häufige Relativbewegungen. In diesem Fall sind schräge Ringfedern oder O-förmige Federn besser geeignet. Die einzigartige Konstruktion der Schrägringfeder ermöglicht eine bessere Anpassung an die geringfügigen Verformungen der Dichtungsfläche bei dynamischen Vorgängen, einen Ausgleich der verschleißbedingten Lücken und eine kontinuierlich gute Dichtkraft. Die O-förmige Feder hat eine gute elastische Rückstellfähigkeit und kann bei häufigen Hin- und Herbewegungen schnell in ihre ursprüngliche Form zurückkehren, wodurch die Stabilität der Dichtungsleistung gewährleistet wird. Bei der Kolbenringabdichtung eines Automotors beispielsweise kann die geneigte Ringfeder die Dichtkraft kontinuierlich anpassen, wenn sich der Kolben bewegt, und so Gasleckagen wirksam verhindern und die Arbeitseffizienz und den Kraftstoffverbrauch des Motors verbessern.

2. Auswahl des Materials

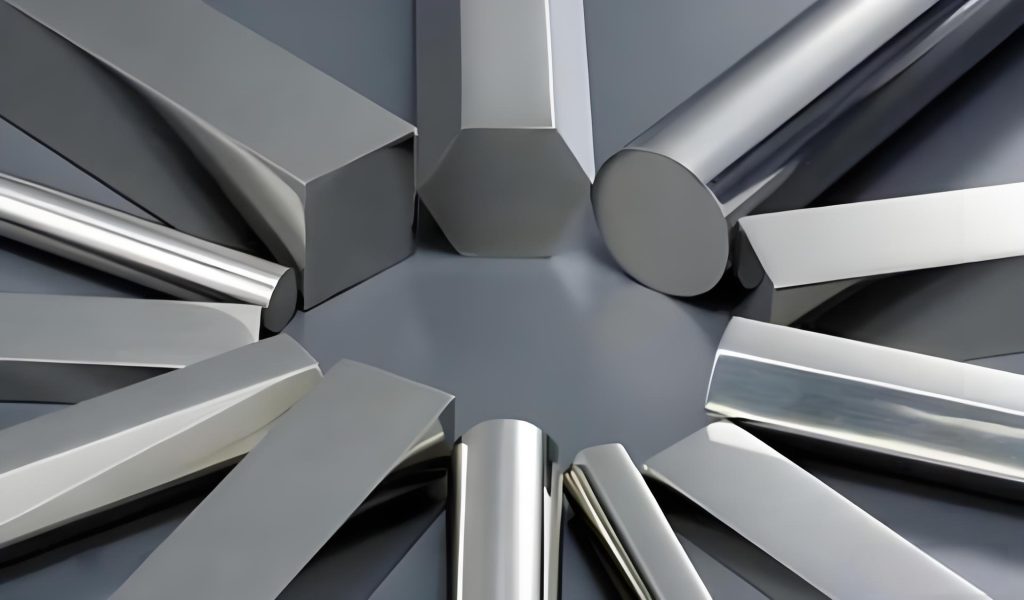

• Edelstahl-Serie: Edelstahl 304 hat eine gewisse Korrosionsbeständigkeit und gute mechanische Eigenschaften, und sein Preis ist relativ günstig. Er eignet sich für allgemeine Industrieumgebungen, wie z. B. den normalen Maschinenbau, Lüftungsanlagen und andere Bereiche. In diesen Umgebungen können die Geräte mit Luftfeuchtigkeit, einer geringen Menge an sauren und alkalischen Dämpfen usw. in Kontakt kommen. Federn aus rostfreiem Stahl 304 erfüllen die grundlegenden Anforderungen an die Korrosionsbeständigkeit, und ihre gute Elastizität und Festigkeit gewährleisten gleichzeitig die Wirksamkeit der Abdichtung. Der Edelstahl 316 verbessert durch die Zugabe von Molybdän auf der Basis von 304 seine Korrosionsbeständigkeit weiter und zeigt insbesondere eine bessere Toleranz gegenüber Chloriden. Er eignet sich für einige Anwendungen mit relativ hohen Anforderungen an die Korrosionsbeständigkeit, wie z. B. einige Dichtungsteile in Meerwasserentsalzungsanlagen. Edelstahl 316L ist eine besonders kohlenstoffarme Version des Edelstahls 316 mit einem geringeren Kohlenstoffgehalt. Er weist eine bessere interkristalline Korrosionsbeständigkeit beim Schweißen und in Hochtemperaturumgebungen auf und wird häufig in Industriezweigen mit extrem hohen Anforderungen an Hygiene und Korrosionsbeständigkeit verwendet, z. B. in der Lebensmittel-, Medizin- und Chemieindustrie.

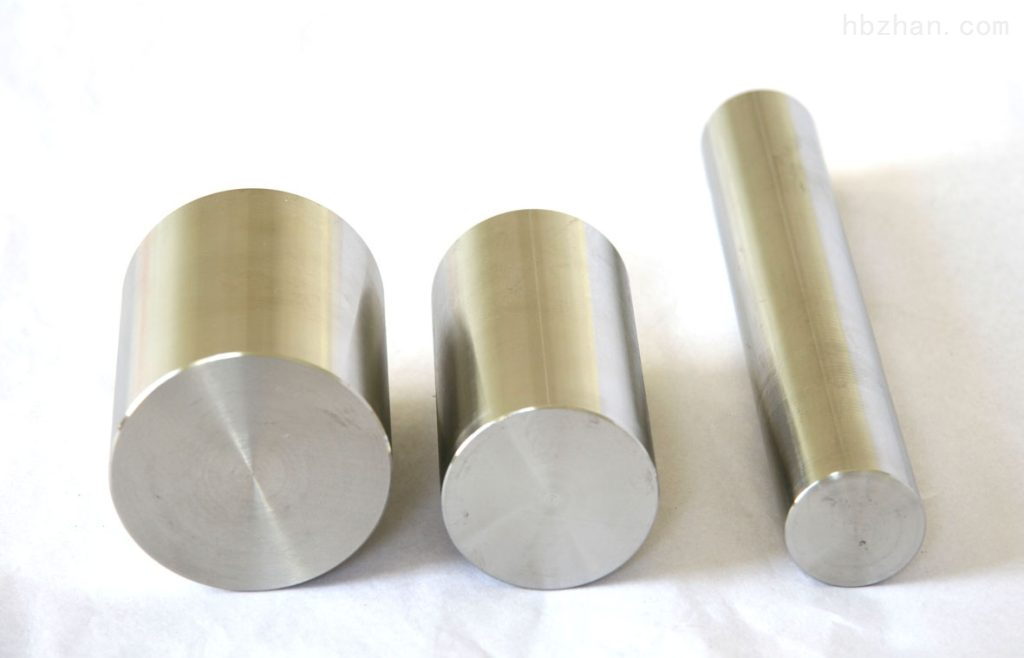

• Legierte Materialien: Hastelloy, eine Legierung auf Nickelbasis, hat eine ausgezeichnete Hochtemperatur- und Hochdruckbeständigkeit sowie eine hohe Korrosionsbeständigkeit. In Bereichen wie Hochtemperatur- und Hochdruck-Reaktionskesseln in der petrochemischen Industrie und Tiefsee-Öl- und Gasförderanlagen können Hastelloy-Federn eine stabile Leistung in extrem rauen Umgebungen aufrechterhalten. In der Tiefsee-Öl- und Gasförderung beispielsweise sind die Anlagen hohen Drücken, niedrigen Temperaturen und starker Korrosion durch Meerwasser ausgesetzt, und Hastelloy-Federn können den langfristigen zuverlässigen Betrieb des Dichtungssystems unter solch komplexen Bedingungen gewährleisten. ELGILOY, eine Kobaltbasislegierung, zeichnet sich durch hohe Elastizität, hohe Festigkeit und gute Ermüdungsbeständigkeit aus und eignet sich für Bereiche mit extrem hohen Anforderungen an die Materialleistung, wie z. B. die Luft- und Raumfahrt und hochwertige medizinische Geräte. Im Dichtungssystem eines Flugzeugtriebwerks halten die Federn aus ELGILOY-Legierung hohen Temperaturen, hohem Druck und hochfrequenten Schwingungen stand und gewährleisten so den effizienten und stabilen Betrieb des Triebwerks.

• Besondere Materialien: Berylliumkupfer hat eine gute elektrische Leitfähigkeit, Wärmeleitfähigkeit und hohe Elastizität sowie eine gute Verschleiß- und Ermüdungsbeständigkeit. In einigen Präzisionsinstrumenten, wie z.B. dem Vakuumabdichtungssystem eines Elektronenmikroskops, muss die Feder eine extrem hohe Präzision und Stabilität aufweisen, und Beryllium-Kupfer-Federn können diese Anforderungen erfüllen und gewährleisten eine gute Vakuumumgebung während des Betriebs des Instruments. In Umgebungen mit hochfrequenten Vibrationen, wie z.B. bei den Dichtungsteilen einiger Vibrationssiebanlagen, ermöglichen die hohe Elastizität und Ermüdungsfestigkeit von Beryllium-Kupfer-Federn, dass sie auch bei lang anhaltenden hochfrequenten Vibrationen eine gute Dichtungswirkung beibehalten, wodurch die Wartungszeiten und -kosten der Anlagen reduziert werden.

3. Anpassung der Leistungsparameter

• Temperaturbereich: Verschiedene Anwendungsszenarien weisen unterschiedliche Temperaturbedingungen auf. In Umgebungen mit extrem niedrigen Temperaturen, wie z.B. in Lager- und Transportanlagen für verflüssigtes Erdgas, kann die Arbeitstemperatur auf bis zu - 180°C sinken. In diesem Fall sollten Federn aus Materialien mit guter Tieftemperaturzähigkeit gewählt werden, wie z. B. bestimmte Federn aus speziellen Nickelbasislegierungen, die ihre Elastizität bei niedrigen Temperaturen beibehalten und ein Versagen der Dichtung aufgrund von Versprödung bei niedrigen Temperaturen verhindern können. In Hochtemperaturumgebungen, wie z. B. in der Auspuffanlage eines Automotors, kann die Temperatur bis zu 300 °C oder sogar noch mehr erreichen. In diesem Fall sollten für die Herstellung von Federn hochtemperaturbeständige Materialien wie Inconel-Legierungen oder hochtemperaturbeständiger Edelstahl gewählt werden. Diese Werkstoffe behalten auch bei hohen Temperaturen einen stabilen Elastizitätsmodul und eine hohe Festigkeit und gewährleisten, dass die Dichtungsleistung nicht durch die Temperatur beeinträchtigt wird.
• Druckniveau: Unter Hochdruckbedingungen, wie z. B. in den Hochdruck-Hydrierungsreaktionskesseln der petrochemischen Industrie, kann der Innendruck Dutzende oder sogar Hunderte von Megapascal erreichen. In solchen Fällen können die H-förmigen Federn mit ihrer speziellen Konstruktion und ihren hochfesten Werkstoffen extrem hohen Drücken standhalten und die Zuverlässigkeit der Abdichtung gewährleisten. In einigen Fällen mit niedrigem Druck, wie z. B. bei Kältemitteldichtungssystemen in Haushaltsklimageräten, wo der Druck relativ niedrig ist, können V-förmige oder U-förmige Federn können die Anforderungen erfüllen. Sie haben einen relativ einfachen Aufbau und niedrigere Kosten und können eine ausreichende Dichtkraft in Niederdruckumgebungen bieten.
• Medienkompatibilität: Handelt es sich bei dem Dichtungsmedium um eine Flüssigkeit, müssen Eigenschaften wie die Korrosivität und Viskosität der Flüssigkeit berücksichtigt werden. Bei hochkorrosiven sauren Flüssigkeiten wie Schwefelsäure können Federn aus rostfreiem Stahl 316L beispielsweise wirksam der Korrosion widerstehen. Bei Flüssigkeiten mit hoher Viskosität, wie z. B. Schmieröl, sollte die Federkonstruktion eine Flüssigkeitsansammlung in den Federspalten vermeiden, die die Dichtwirkung beeinträchtigen könnte. Wenn das Medium ein Gas ist, müssen die Gasdurchlässigkeit und die Druckänderungen berücksichtigt werden. Für einige Gase mit hoher Permeabilität, wie z. B. Wasserstoff, sollte eine Federstruktur mit guter Dichtungsleistung, wie z. B. die Schrägringfeder, gewählt werden. Für korrosive Gase, wie Chlor, sollten Federn aus korrosionsbeständigen Werkstoffen, wie Hastelloy-Federn, verwendet werden. Bei stark korrosiven Medien wie Königswasser können gewöhnliche Metallwerkstoffe die Anforderungen nicht erfüllen, und es müssen spezielle Federn aus korrosionsbeständigen Legierungen, wie z. B. Federn aus Tantallegierungen, verwendet werden, um die Dichtungsleistung in einer stark korrosiven Umgebung zu gewährleisten.
• Verschleißbeständigkeit und Lebensdauer: Bei Anwendungen, bei denen es zu Relativbewegungen am Dichtungsteil kommt, ist die Verschleißfestigkeit der Feder von großer Bedeutung. Die Oberfläche der Schrägringfeder wird in der Regel speziell behandelt, um sie glatter zu machen und die Reibungsverluste mit der Dichtungsfläche zu verringern. Gleichzeitig kann durch eine Optimierung der Federkonstruktion, wie z. B. eine sinnvolle Anpassung der Anzahl der Windungen und der Steigung der Feder, die Ermüdungslebensdauer der Feder erhöht werden. Bei Gleitringdichtungen beispielsweise wird nach dem Polieren der Oberfläche der Schrägringfeder deren Reibungskoeffizient verringert, so dass sie auch bei lang andauernden Hin- und Herbewegungen eine gute Dichtungsleistung beibehält. Dadurch wird die Lebensdauer der Dichtungsvorrichtung erheblich verlängert, die Häufigkeit der Wartung und des Austauschs der Ausrüstung verringert und die Produktionseffizienz verbessert.

4. Struktureller Entwurf

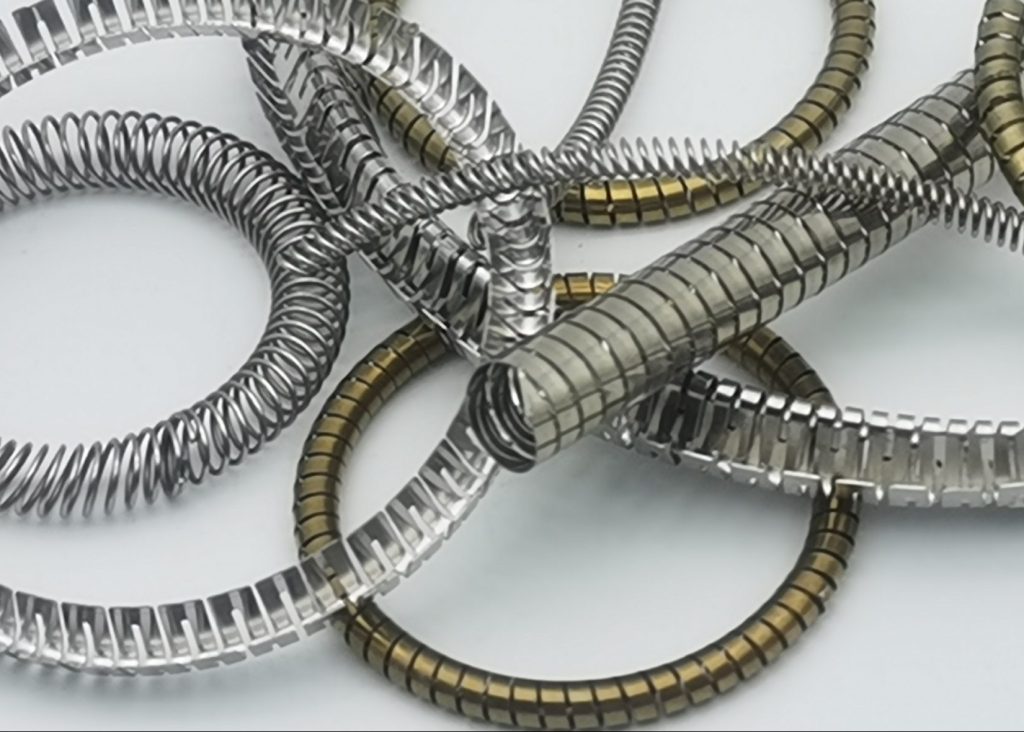

• Form: Die offene Form der V-förmigen Feder ermöglicht einen anfänglichen Vordruck beim Einbau. Dieser Vordruck ist entscheidend für die dynamische Abdichtung. Während der Hin- und Herbewegung des Kolbens kann die V-förmige Feder stets den Druck auf die Dichtungsfläche aufrechterhalten, wodurch verschleiß- und verformungsbedingte Lücken sofort ausgeglichen werden und die Wirksamkeit der Abdichtung gewährleistet wird. Die H-förmige Feder hat eine relativ kompakte Struktur und eine hohe Druckfestigkeit. Sie kann eine stabile Dichtungsleistung beibehalten, während sie hohen Drücken standhält, und eignet sich für die Abdichtung von Hochdruckgeräten, wie z. B. den abdichtenden Enddeckel von Hochdruckbehältern. Die U-förmige Feder hat eine gute stoßdämpfende und puffernde Wirkung. In einigen Geräten mit Vibrationen oder Stößen, wie z.B. dem Dichtungsteil eines Kompressors, kann die U - förmige Feder die Vibrationsenergie absorbieren, die Auswirkungen der Vibration auf das Dichtungssystem reduzieren und die Zuverlässigkeit der Abdichtung gewährleisten.

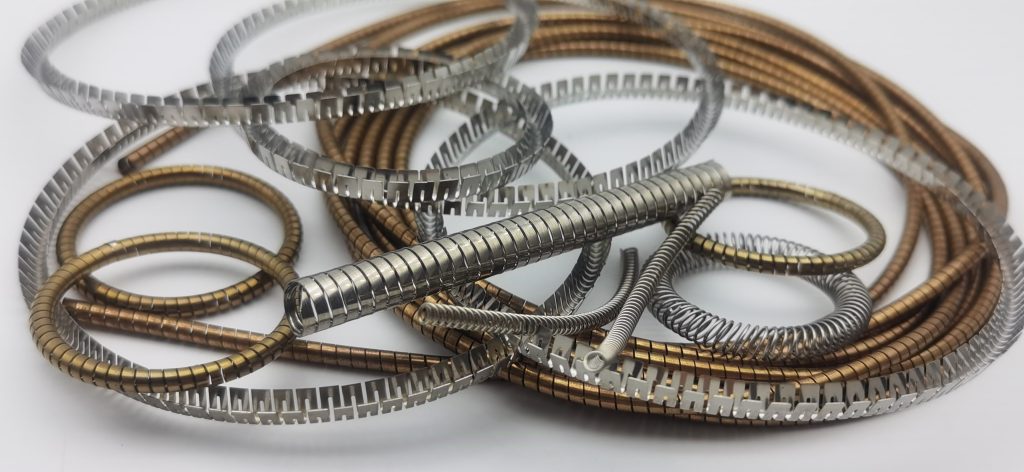

• Feder Typ: Einzelfederkonstruktionen wie die V-förmige Feder haben eine einfache Struktur und sind leicht zu installieren. Sie werden häufig eingesetzt, wenn die Dichtungsanforderungen relativ gering sind oder der Platz begrenzt ist. Die patentierte Doppelfederkonstruktion kann die Zweiwege-Dichtungsleistung verbessern. Zum Beispiel kann die Doppelfederkonstruktion bei einigen Ventilabdichtungssystemen, die eine Zweiwegeabdichtung erfordern, eine stabile Dichtkraft aus zwei Richtungen gleichzeitig während des Öffnens und Schließens des Ventils bereitstellen, wodurch eine Leckage des Mediums wirksam verhindert und die Dichtungsleistung und Lebensdauer des Ventils verbessert wird.

5. Installation und Wartung

• Kompatibilität: Es ist äußerst wichtig, eine Feder auszuwählen, die genau auf die Größe der Rille des Geräts abgestimmt ist. Wenn die Feder zu groß ist, kann sie nicht richtig in der Nut installiert werden, was zu einem Versagen der Abdichtung führt. Ist sie zu klein, kann sich die Feder in der Nut verschieben und keine wirksame Dichtungskraft entfalten. Vor dem Einbau muss die Nutgröße des Geräts sorgfältig gemessen werden, und die geeigneten Federspezifikationen sollten entsprechend den Messergebnissen ausgewählt werden. Außerdem sollte auf die Einbaurichtung und -methode der Feder geachtet werden, um sicherzustellen, dass die Feder ihre Dichtungsfunktion korrekt ausüben kann. Bei einigen speziellen Dichtungsstrukturen muss die Feder zum Beispiel in einem bestimmten Winkel und in einer bestimmten Reihenfolge eingebaut werden, um die Dichtungsleistung zu maximieren.
• Wiederbeschaffungskosten: Federn mit einfacher Struktur, wie z. B. H-förmige Federn, sind relativ einfach zu installieren und zu demontieren. Bei der Wartung der Ausrüstung kann die alte Feder schnell entfernt und durch eine neue ersetzt werden, was die Ausfallzeit der Ausrüstung reduziert. Einige Federn mit komplexer Struktur, wie z. B. bestimmte speziell konstruierte mehrschichtige Federn, erfordern dagegen mehr Werkzeuge und professionelle Techniker für den Austausch, was die Wartungskosten und den Zeitaufwand erhöht. Daher müssen bei der Auswahl einer Feder Faktoren wie die Nutzungshäufigkeit der Anlage, der Wartungsaufwand und die Austauschkosten umfassend berücksichtigt werden, um den am besten geeigneten Federtyp auszuwählen und die Gesamtbetriebskosten der Anlage zu senken.

6. Industrienormen und Zertifizierungen

• In der Lebensmittelindustrie müssen die Federn die FDA-Zertifizierung (Food and Drug Administration of the United States) bestehen. Diese Zertifizierung gewährleistet, dass die Federmaterialien keine Lebensmittel verunreinigen und die Sicherheitsstandards für Materialien mit Lebensmittelkontakt erfüllen. Auf dem EU-Markt müssen Federn die Anforderungen der EU-Verordnung 10/2011 erfüllen. Diese Verordnung enthält strenge Bestimmungen zu Aspekten wie den Migrationsgrenzwerten von Materialien, die mit Lebensmitteln in Berührung kommen. So können Federn, die in Lebensmittelverpackungsanlagen verwendet werden, nur dann die Sicherheit und Qualität von Lebensmitteln während der Produktion und Verpackung gewährleisten, wenn sie diese Zertifizierungen bestanden haben.
• Im Bereich der Luft- und Raumfahrt müssen Federn die einschlägigen Normen der ISO (International Organization for Standardization) erfüllen, wie z. B. die Norm ISO 9001 für Qualitätsmanagementsysteme und spezielle Normen für Luft- und Raumfahrtprodukte, um die Zuverlässigkeit und Sicherheit von Federn in extremen Umgebungen zu gewährleisten. In der Automobilindustrie müssen Federn die einschlägigen Normen der Automobilindustrie erfüllen, wie z. B. die Zertifizierung des Qualitätsmanagementsystems nach IATF 16949, um die stabile Leistung von Federn während des Betriebs von Automobilen zu gewährleisten und die Qualitäts- und Sicherheitsanforderungen an Automobilteile zu erfüllen.

7. Beispiel Referenzen

• Dichtungen für Luft- und Raumfahrtmotoren: V-förmige Federn kombiniert mit 316L-Edelstahl. Die gute Korrosionsbeständigkeit und die Hochtemperaturleistung von 316L-Edelstahl können sich an die hohen Temperaturen, den hohen Druck und die komplexen chemischen Medien im Inneren des Luft- und Raumfahrtmotors anpassen. Der anfängliche Vordruck und die dynamische Kompensationsfähigkeit der V-förmigen Feder können die Abdichtung des Kraftstoffsystems effektiv gewährleisten, Kraftstoffleckagen verhindern und den normalen Betrieb des Motors und die Flugsicherheit garantieren.
• Lebensmittel-Abfüllanlagen: Wählen Sie H-förmige Federn aus lebensmittelechtem Edelstahl. Lebensmittelechter Edelstahl erfüllt strenge Hygienestandards. Die kompakte Struktur und die stabile Dichtungskraft der H-förmigen Feder können eine gute Dichtungsleistung während der häufigen Füllvorgänge von Lebensmittelabfüllanlagen gewährleisten, Lebensmittelkontaminationen verhindern und die Produktqualität sicherstellen.
• Chemischer Reaktionskessel: Verwenden Sie H-förmige Federn und Hastelloy-Werkstoffe. Die ausgezeichnete starke Korrosionsbeständigkeit von Hastelloy kann der Erosion verschiedener hochkorrosiver Medien im chemischen Reaktionskessel widerstehen. Die hohe Druckbeständigkeit und die kompakte Struktur der H-förmigen Feder können eine zuverlässige Abdichtung des Reaktionskessels in einer chemischen Reaktionsumgebung mit hohem Druck und starker Korrosion gewährleisten und Unfälle durch Leckagen verhindern.

Zusammenfassend lässt sich sagen, dass die Wahl der richtigen Feder - erregte Dichtungsfedern - eine umfassende Betrachtung verschiedener Faktoren erfordert, darunter Anwendungsszenarien, Materialeigenschaften, Leistungsparameter, strukturelle Konstruktion, Installation und Wartung sowie Industrienormen. Durch die sorgfältige Bewertung dieser Aspekte und die Durchführung von Mustertests kann eine optimale Wahl getroffen werden, die nicht nur den langfristigen stabilen Betrieb der Anlage gewährleistet, sondern auch die Dichtungsleistung und die Kosteneffizienz maximiert. Dies ist für den effizienten Betrieb von Maschinen in verschiedenen Industriezweigen unerlässlich.
