キャントコイルスプリングシールの適切なサイズと断面の決定方法
適切なサイズと断面の決定 コイル・スプリング・シール 用途に応じたシールの選定には、いくつかの重要な考慮事項があります。これらには、使用環境、アプリケーションの特定の要件、およびシールの所望の性能特性を理解することが含まれます。ここでは、お客様の用途に適したキャントコイルスプリングシールを選ぶためのステップバイステップガイドをご紹介します：
ステップ1：出願要件を理解する
- 運営環境:温度範囲、圧力レベル、攻撃的な媒体への暴露などの使用条件を特定する。これらの要因は、材料の選択とキャントコイルスプリングシールの設計パラメータに影響を与えます。
- アプリケーションの仕様:高性能の必要性、シール寿命の延長、特定のハードウェアデザインとの互換性など、アプリケーション独自の要求を決定します。この情報は、スプリング荷重とシールの全体的なサイズの選択の指針となります。
ステップ2：シールサイズと断面オプションの評価

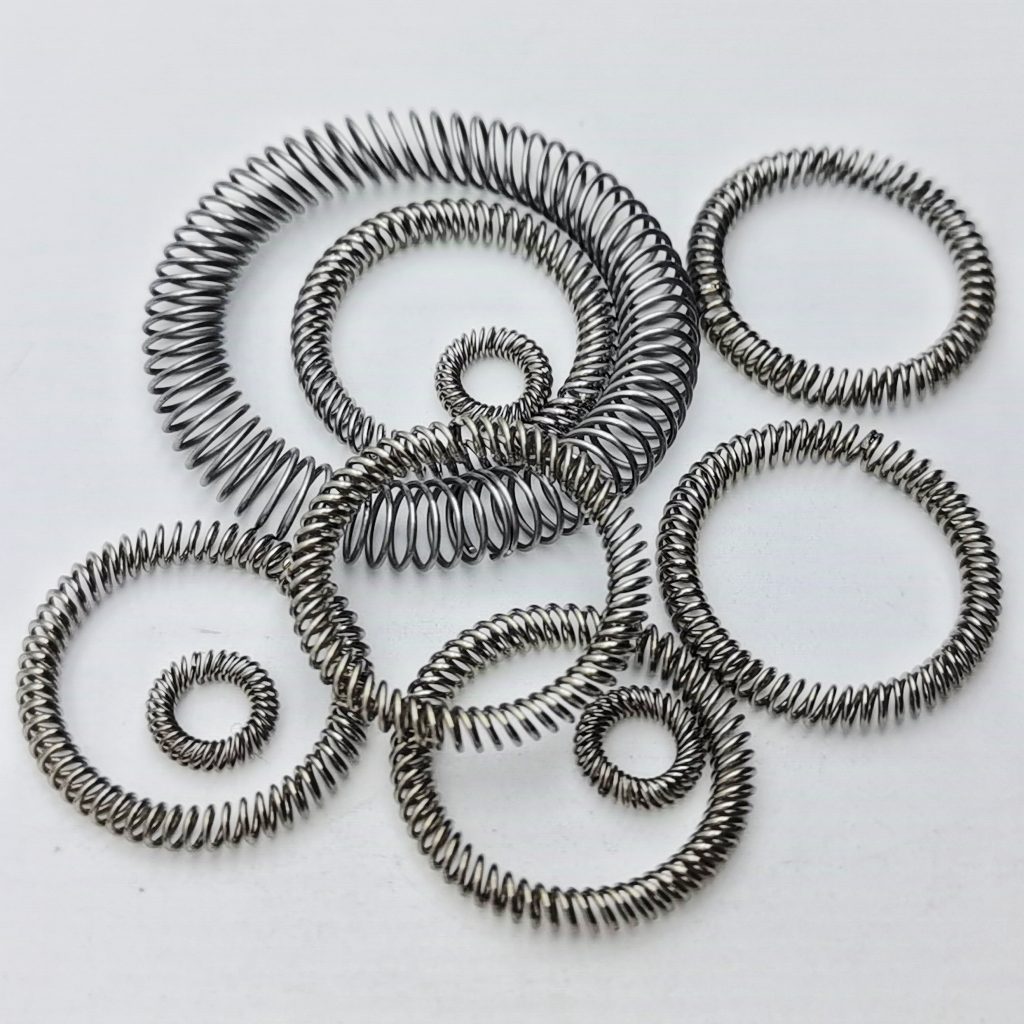

- サイズ範囲: コイル・スプリング・シール は、極小サイズから大口径まで幅広いサイズに対応しています。用途によっては、グランド/ハードウェアの設計に合わせて、特定の内径または外径のシールを選択する必要があります。
- クロスセクションの有無:シールの断面は、グランド公差やミスアライメントに対するシールの能力、バネ力を決定する上で重要な役割を果たします。標準的な断面積は1/32インチから1/2インチまであり、カスタムサイズのオプションもあります。
ステップ3：適切なバネ荷重を選ぶ
- スプリング荷重の選択:アプリケーションの要件に基づいて、適切なスプリング荷重を選択します。通常、3つの標準スプリング荷重が各グランド断面に対して利用可能で、異なる摩擦とシーリングのニーズに対応します。ここでの選択は、シール力と消耗の可能性のバランスによります。
ステップ4：素材の適合性を考慮する
- 素材の選択:キャントコイルスプリングシールの材質は、使用環境とシール媒体に適合していることを確認してください。一般的な材質には302SS、316SS、ハステロイC276などがあり、それぞれ耐食性と耐久性のレベルが異なります。
ステップ5：メーカーや専門家に相談する
- 専門家のアドバイス:適切なキャントコイルスプリングシールを選択する複雑さを考えると、シーリングソリューションを専門とするメーカーや専門家に相談することで、貴重な洞察を得ることができます。彼らは同様のアプリケーションの経験に基づいたガイダンスを提供し、特定のニーズを満たすために選択を調整するのに役立ちます。
計算または意思決定プロセスの例：
例えば、油田用ポンプを設計する場合、グランド公差は+/-0.005インチで、高圧、高温で使用されるとします。これらの条件に耐えられるシールの必要性を特定することから始め、適切なサイズ、断面積、スプリング荷重を持つカントコイルスプリングシールを選択するために、上記のステップを踏むことになります。その結果、1/4インチの断面、グランド公差に対応する中程度のスプリング荷重、オイル環境での耐食性に優れた316SSのような材質のシールを選択することになるでしょう。
要約すると、キャントコイルスプリングシールの適切なサイズと断面を決定するには、アプリケーションの要件を十分に理解し、利用可能な製品の仕様を慎重に検討し、そして場合によっては、次のことが必要です。 卓越スプリングと協議あなたの問題を解決し、信頼できる製品を提供することができます。
