Обзор уплотнений конических пружин

Canted Coil Spring is also known as: Наклонная спиральная пружина, Пружина с проволочной намоткой, Раневая пружина, Наклонная катушка.

Пружинные генераторы - это пружины со скошенными спиралями, которые при сжатии дают очень плоскую кривую нагрузки. Они используются для приведения в действие уплотнений U-образных чашек и других компонентов, обеспечивая постоянную предсказуемую нагрузку в широком диапазоне прогиба. Пружина Slant Coil имеет плоскую кривую зависимости нагрузки от прогиба, что означает, что создаваемое усилие остается постоянным в широком диапазоне прогиба. Эта особенность делает ее идеальной для высокоскоростных вращающихся систем или приложений, где требуется жесткий контроль за трением при движении или отрывом. Он также может использоваться в устройствах, требующих быстрого разъединения, где необходимо много циклов включения и выключения.

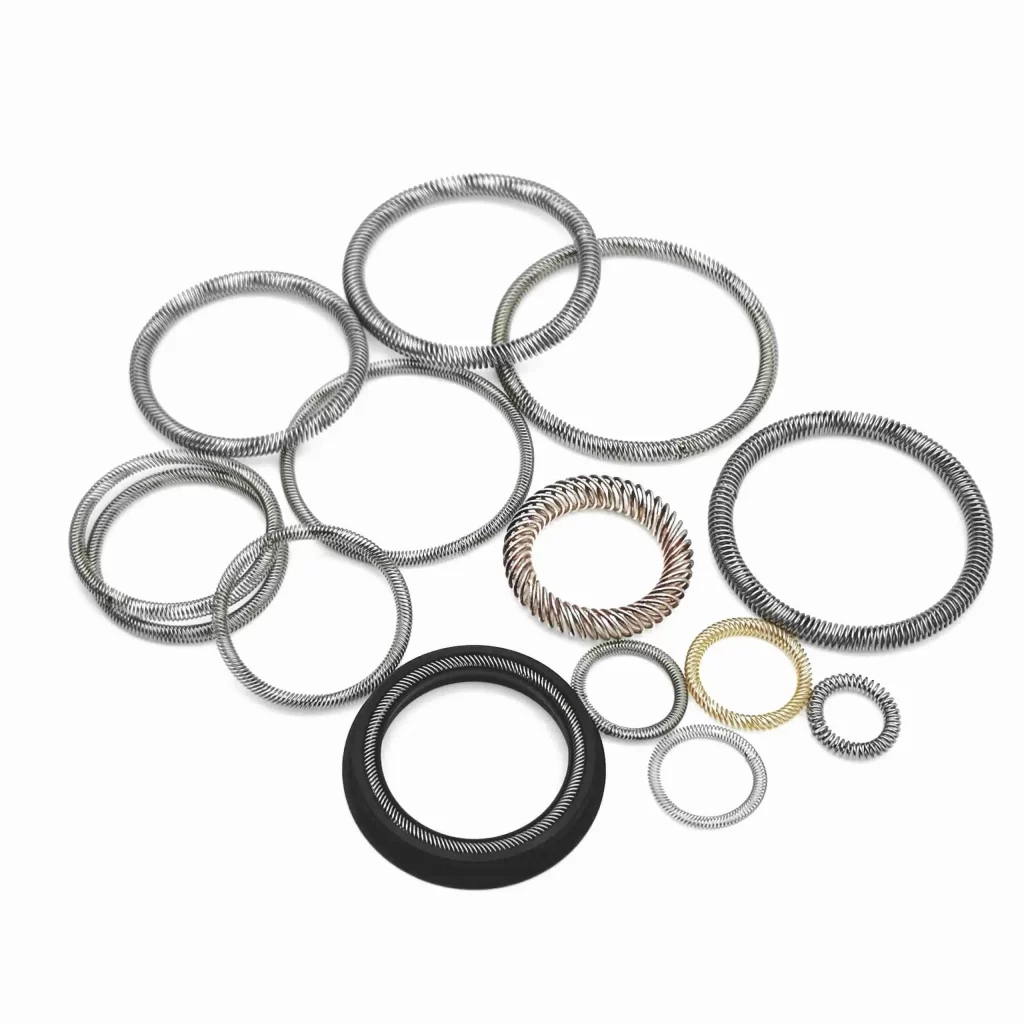

Доступны такие материалы, как:

Нержавеющие стали
Платиновый иридий
Бериллий-медь
Бериллиево-медное оловянное покрытие
Elgiloy/Phynox в соответствии с AMS5833. Также доступны изделия, соответствующие стандарту NACE MR0175.
Хастеллой (марки C22, C276, C2000)

Уплотнения со скошенными спиральными пружинами Габаритные данные

В приведенной ниже таблице указаны стандартные размеры пружин со скошенными витками.
На эти размеры распространяются стандартные производственные допуски, которые могут быть предоставлены по запросу.
Каждая коническая спиральная пружина производится с использованием уникального набора инструментов и штампов, что обеспечивает точность и согласованность всех изделий.

"Плоская кривая зависимости нагрузки от прогиба, почти нулевое сжатие, стандартные и нестандартные размеры, серии для легких, средних и высоких нагрузок".

"Все нестандартные и не указанные размеры можно узнать у наших инженеров."

СЕРИИ Тип нагрузки "A"
(Металлическая проволока)		 "B"
(Минор)		 "C"
(Майор)		 "T"
(Длина отреза)		 "ID"
"(сварной идентификатор)"
HD-CS-L132 L 0.08 0.62 0.70 7.60 1.80
HD-CS-M132 M 0.10 0.62 0.70 7.60 1.80
HD-CS-H132 H 0.12 0.65 0.75 7.70 1.80
HD-CS-L000 L 0.12 1.40 1.55 12.90 2.70
HD-CS-M000 M 0.15 1.40 1.55 12.90 2.70
HD-CS-H000 H 0.20 1.20 1.32 12.20 2.70
HD-CS-L100 L 0.18 2.00 2.40 19.80 4.30
HD-CS-M100 M 0.35 2.00 2.40 20.10 4.40
HD-CS-H100 H 0.35 2.00 2.30 19.80 4.30
HD-CS-L200 L 0.30 2.80 3.20 30.10 6.80
HD-CS-M200 M 0.35 2.80 3.20 30.10 6.80
HD-CS-H200 H 0.40 2.80 3.20 30.10 6.80
HD-CS-L300 L 0.40 4.00 4.50 42.70 9.60
HD-CS-M300 M 0.50 4.00 4.50 42.70 9.60
HD-CS-H300 H 0.60 4.00 4.50 42.70 9.60
HD-CS-L400 L 0.50 5.50 6.00 61.20 14.00
HD-CS-M400 M 0.60 5.50 6.00 61.20 14.00
HD-CS-H400 H 0.70 5.50 6.00 61.20 14.00
HD-CS-L500 L 0.60 8.20 9.20 96.40 22.50
HD-CS-M500 M 0.70 8.20 9.20 96.40 22.50
HD-CS-H500 H 1.00 8.20 9.20 96.40 22.50
HD-CS-L600 L 0.70 11.40 12.80 152.00 37.00
HD-CS-M600 M 1.00 11.40 12.80 152.00 37.00
HD-CS-H600 H 1.20 11.40 12.80 152.00 37.00

Преимущества и области применения пружинных уплотнений со скошенными витками

Пружинные уплотнения с конической спиралью хорошо подходят для применений, требующих стабильной работы, минимального трения и оптимального уплотнения в средах с жесткими ограничениями по размерам, сложными электрическими требованиями, большими колебаниями температуры и агрессивными средами. Благодаря своей универсальности они являются предпочтительным выбором в различных отраслях промышленности, включая высокоточные устройства, гаджеты с батарейным питанием, тяжелые нагрузки, аэрокосмическую и оборонную промышленность, полупроводники, биологические науки и различное промышленное оборудование.
Вот основные преимущества и области применения этих уплотнений:

Преимущества конической спиральной пружины

  1. Последовательное распределение усилий:
    Пружины со скошенными витками обеспечивают практически постоянное усилие в широком диапазоне прогибов. Эта характеристика обеспечивает надежное уплотнение даже в условиях переменного давления, что делает их идеальными для применений, требующих точного контроля усилия.
  2. Универсальность дизайна:
    Уникальная конструкция пружин со скошенными витками позволяет им выполнять как механические, так и электрические функции. Они могут использоваться для фиксации, удержания и запирания компонентов, а также для обеспечения электрического контакта или экранирования электромагнитных помех.
    Такая многофункциональность снижает потребность в дополнительных компонентах, упрощая конструкцию системы.
  3. Высокая грузоподъемность:
    Несмотря на компактные размеры, пружины со скошенными витками обладают высокой грузоподъемностью. Это особенно полезно в тех случаях, когда пространство ограничено, но необходимо сильное уплотнение.
  4. Варианты материалов и персонализация:

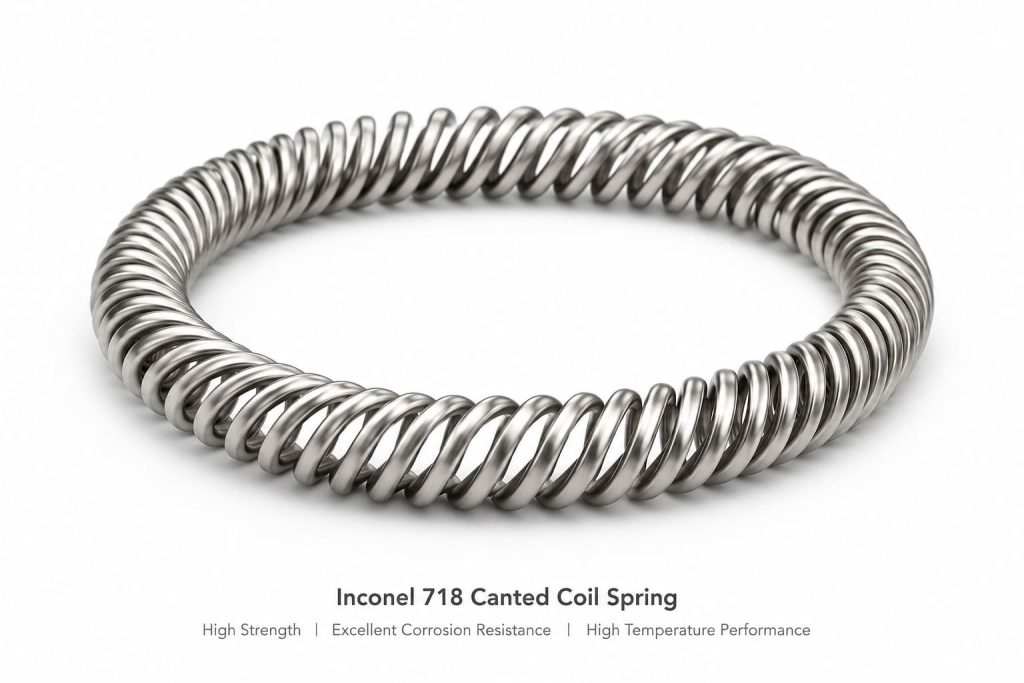

    Эти пружины могут быть изготовлены из различных материалов, таких как нержавеющая сталь, медные сплавы и специальные металлы, например, хастеллой и инконель.
    Выбор материала может быть сделан в соответствии с конкретными требованиями, предъявляемыми к применению, включая устойчивость к коррозии, высоким температурам и электропроводность.
    Кроме того, они могут быть покрыты такими металлами, как золото, серебро или никель, чтобы улучшить электрические характеристики и повысить коррозионную стойкость.
  5. Прочность и долговечность:
    Прочная конструкция и высококачественные материалы, используемые в пружинах с коническими витками, делают их прочными и долговечными. Они сохраняют свои рабочие характеристики в течение длительных циклов, сокращая необходимость в техническом обслуживании и время простоя.

Применение конической спиральной пружины

  1. Автомобильная промышленность:
    • Использование: В автомобильной промышленности эти уплотнения используются в топливных системах, системах рулевого управления с усилителем и трансмиссиях.
    • Почему эффективно: Способность выдерживать высокие давления и температуры делает их идеальными для герметизации критически важных компонентов, подвергающихся значительным термоциклическим и механическим нагрузкам.
  2. Медицинская промышленность:
    • Использование: Пружинные уплотнения с конической спиралью играют важнейшую роль в медицинских устройствах, таких как насосы, клапаны и хирургические инструменты. Они часто используются в приложениях, требующих высокой точности и надежности, таких как системы доставки лекарств, диагностическое оборудование и стерилизационные устройства.
    • Почему эффективно: Способность уплотнений поддерживать постоянное усилие обеспечивает точный контроль жидкостей и газов, что крайне важно для точного дозирования и регулирования расхода в медицинских приборах. Их химическая стойкость необходима для работы со стерилизующими средствами и фармацевтическими препаратами без разрушения. Кроме того, низкие фрикционные свойства снижают износ и продлевают срок службы устройства, обеспечивая надежную работу в течение длительного времени.
  3. Аэрокосмическая промышленность:
    • Использование: В аэрокосмической промышленности пружинные уплотнения со скошенными витками используются в гидравлических системах, топливных системах и системах контроля окружающей среды.
    • Почему эффективно: Уплотнения обеспечивают надежную работу в экстремальных условиях, таких как большая высота и перепады температур, что необходимо для поддержания безопасности и функциональности в аэрокосмической технике.
  4. Нефтегазовая промышленность:
    • Использование: Эти уплотнения используются в скважинных инструментах, клапанах и насосах.
    • Почему эффективно: Они обладают превосходной устойчивостью к высокому давлению и коррозионным средам, что делает их пригодными для использования в суровых условиях, возникающих при добыче и переработке нефти и газа.
  5. Химическая обработка:
    • Использование: Используемые в реакторах, смесителях и клапанах, эти уплотнения защищают от агрессивных химических веществ и высоких температур.
    • Почему эффективно: Химическая стойкость и прочность уплотнений обеспечивают долговременную работу и безопасность в средах, где часто встречается воздействие агрессивных веществ.
