Конические спиральные пружины из инконеля 718 с высокой стойкостью к температурной коррозии и эффективной несущей способностью

Введение

Во многих уплотнительных системах косые винтовые пружины — несмотря на свои небольшие размеры — напрямую влияют на надежность уплотнения и срок службы механического уплотнения. Для большинства стандартных условий эксплуатации достаточно нержавеющей стали марки 17-7PH. Однако в суровых условиях эксплуатации, таких как высокие температуры, высокие нагрузки или коррозионные среды, всё больше инженеров обращаются к Inconel 718. Так ли это, что Inconel 718 однозначно лучше нержавеющей стали? Ответ — нет.

При эксплуатации при комнатной температуре он, возможно, не обеспечит значительного повышения эксплуатационных характеристик, но приведёт к увеличению затрат на материал; в то же время в экстремальных условиях преимущества Inconel 718 — включая прочность при высоких температурах, коррозионную стойкость и усталостную прочность — проявляются в полной мере.Поэтому инженерам следует сосредоточиться не на том, “какой материал лучше”, а на том, “какой материал лучше всего подходит для текущих условий эксплуатации”. В данной статье будут проанализированы эксплуатационные характеристики спиральных пружин из Inconel 718 в контексте типичных областей применения, что поможет вам выбрать наиболее подходящий материал.

Узнайте больше о наших решениях в области наклонных винтовых пружин: https:Страница с подробной информацией о продукции «Пружины с наклонной спиралью».

Почему стандартные наклонные винтовые пружины теряют свои эксплуатационные характеристики при повышенных температурах?

Многие инженеры сталкивались с такой же ситуацией:Герметизирующая система демонстрирует хорошие характеристики при испытаниях при комнатной температуре, однако её герметизирующие свойства постепенно ухудшаются, как только она начинает работать при повышенных температурах.Часто в первую очередь предполагают, что уплотнительный материал пришёл в негодность.

Однако во многих случаях настоящая проблема заключается в том, что Уплотнения со скошенными спиральными пружинами само по себе.По мере повышения рабочей температуры у традиционных материалов для пружин могут наблюдаться следующие явления:

1. Эластичность снижается— она больше не может обеспечить достаточную предварительную нагрузку.
2. Устойчивость снижается—его способность восстанавливаться после длительного стресса снижается.
3. Он подвержен деформации при длительном воздействии давления—ему трудно вернуться в исходное состояние даже после снятия нагрузки.
4. Недостаточное давление уплотнения—уплотнительные поверхности не соприкасаются достаточно плотно.

В конечном итоге это приводит к утечкам—уплотнение, влияющее на надежность оборудования.

Другими словами, уплотнение может оставаться в хорошем состоянии, но пружина уже не способна обеспечить достаточную предварительную нагрузку для поддержания надёжного уплотнения.Это явление особенно часто встречается в клапанах, работающих при высоких температурах, в гидравлических системах авиакосмической отрасли, в нефтегазовом оборудовании, а также в химической промышленности.

Как температура влияет на наклонную винтовую пружину?

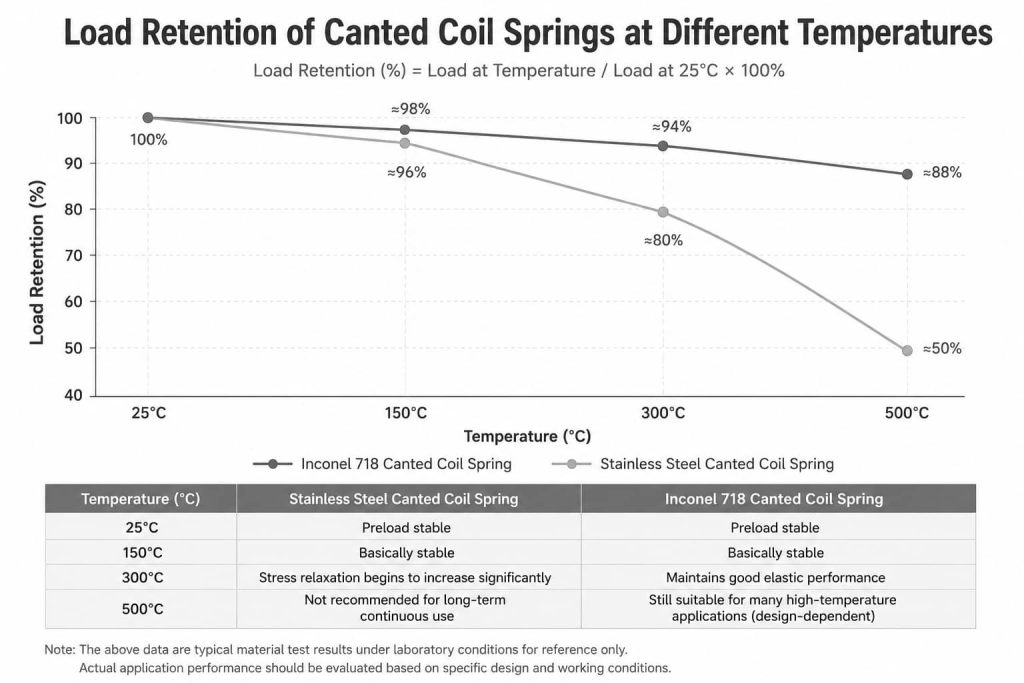

В приведенном ниже техническом справочнике показано, как повышенная температура влияет на характеристики пружины.
Эталонные условия

1. Условия непрерывной эксплуатации; прогиб пружины 25%; атмосфера воздуха; длительное статическое сжатие.
2. Приведенная ниже информация предназначена исключительно для технического сравнения и не должна рассматриваться как подтвержденные эксплуатационные характеристики продукта.


   Рабочая температура	Стандартная наклонная винтовая пружина из нержавеющей стали	Пружина из Inconel® 718 в виде косой спирали
   25 °C	Стабильная предварительная нагрузка	Стабильная предварительная нагрузка
   150 °C	В целом стабильно	В целом стабильно
   300°C	Заметное увеличение релаксации напряжений	Обеспечивает стабильные эластичные характеристики
   500 °C	Как правило, не рекомендуется для непрерывной эксплуатации	Подходит для многих областей применения, связанных с высокими температурами, в зависимости от условий эксплуатации



Почему инконель 718 лучше подходит для высокотемпературных наклонных винтовых пружин?

Во многих технических статьях Inconel® 718 просто описывается как высокопрочный или высокотемпературный сплав.

Однако для инженеров-проектировщиков более важный вопрос заключается в следующем:Почему она сохраняет надежные рабочие характеристики пружины при повышенных температурах?

Ответ кроется в его металлургической структуре.

Inconel® 718 — это суперсплав на основе никеля с осадочным упрочнением. Его превосходные механические свойства при высоких температурах обеспечиваются за счёт упрочняющих осаждений (фаз γ” и γ’), что позволяет материалу сохранять прочность и эластичность при повышенных рабочих температурах.По сравнению с обычными нержавеющими сталями Inconel® 718 обладает рядом технических преимуществ:

1. Уменьшение предварительного натяжения пружины
2. Усиленное снятие стресса
3. Остаточная деформация после длительного сжатия
4. Уменьшение усилие прижима уплотнителя
5. Повышенный риск утечки из уплотнения

Другими словами, уплотнение может оставаться в хорошем состоянии, но пружина уже не способна обеспечить достаточную предварительную нагрузку для поддержания надёжного уплотнения.Это явление особенно часто встречается в клапанах, работающих при высоких температурах, в гидравлических системах авиакосмической отрасли, в нефтегазовом оборудовании, а также в химической промышленности.

Чем отличается инконель 718 от элгилоя и нержавеющей стали 17-7PH?

Один из самых распространенных вопросов, которые задают инженеры: ”Что выбрать: Inconel® 718, Elgiloy® или нержавеющую сталь 17-7PH?”Ответ полностью зависит от условий эксплуатации.Каждый материал имеет свои преимущества, и ни один из них не следует считать универсально лучшим.В приведенной ниже таблице представлены их типичные технические характеристики.

Источники информации: Специальные металлы Технические характеристики Inconel 718, технические паспорта на материал «Элгилой», технические паспорта на нержавеющую сталь AK Steel 17-7PH и другие общедоступные технические справочные материалы.

Техническое примечание: Указанные выше рекомендуемые температуры непрерывной эксплуатации представляют собой общие технические рекомендации, а не абсолютные пределы прочности материала. Фактическая эксплуатационная способность зависит от термообработки, прилагаемой нагрузки, продолжительности эксплуатации, условий окружающей среды и общей конструкции системы.

Это сравнение наглядно показывает, что:

1. Для промышленных применений при комнатной и умеренной температуре, 17-7PH Нержавеющая сталь часто бывает достаточно.
2. Когда на первый план выходят такие факторы, как коррозионная стойкость и усталостная прочность, Никель-молибденовые сплавы часто является предпочтительным решением.
3. Для условий эксплуатации, характеризующихся длительным воздействием высоких температур и высоких нагрузок, Инконель 718 обеспечивает наибольшее преимущество в производительности.

Выбор материала всегда должен определяться требованиями конкретного применения, а не просто стремлением выбрать сплав самого высокого качества из имеющихся.

Совет инженера

Многие инженеры при выборе материалов для пружин уделяют основное внимание прочности на разрыв.Однако долгосрочная надежность Уплотнения со скошенными спиральными пружинами зависит от нескольких одинаково важных факторов:

1. Превышает ли рабочая температура рекомендуемый диапазон
2. Длительное статическое сжатие
3. Воздействие коррозионных сред
4. Правильное проектирование канавки
5. Соответствующая степень сжатия

Даже самый высокопроизводительный сплав не способен компенсировать недостатки конструкции системы.По этой причине опытные инженеры оценивают сначала приложение, а потом материал, а не автоматически выбирать самый дорогой сплав.

Если вы не уверены, Inconel® 718 Если вы не уверены, подходит ли данный материал для ваших задач по герметизации, наша команда инженеров готова вам помочь.Ознакомьтесь с нашими продуктами и техническими материалами:Решения с наклонными винтовыми пружинамиНаши инженеры могут порекомендовать наиболее подходящий материал для пружины и конструкцию, исходя из рабочей температуры, давления, совместимости с рабочей средой, типа движения и предполагаемого срока службы.

В каких случаях пружина из инконеля 718 с наклонным витком является оптимальным выбором?

После ознакомления с эксплуатационными характеристиками Пружины-спирали с наклоном из Inconel® 718, многие инженеры задают один и тот же вопрос:Если Inconel 718 демонстрирует такие высокие эксплуатационные характеристики, то не следует ли изготавливать из него все пружины с наклонными витками?Ответ: нет.

Хорошая инженерная работа заключается не в выборе самого дорогого материала, а в выборе материала, который наилучшим образом соответствует условиям эксплуатации.Идеальный дизайн обеспечивает баланс производительность, надежность и стоимость.В следующих разделах объясняется, где Пружина из Inconel® 718 в виде косой спирали представляет собой реальную ценность, а в каких случаях другие материалы могут оказаться более подходящим выбором.

Общее промышленное оборудование: как правило, достаточно нержавеющей стали марки 17-7PH

Для систем, работающих при нормальных или умеренно повышенных температурах, таких как:

1. Оборудование для автоматизированного производства—производственные линии, роботы-манипуляторы и другое оборудование.
2. Гидравлическое оборудование—гидравлические цилиндры, гидравлические клапаны и другие системы.
3. Пневматическое оборудование— пневматические цилиндры, пневматические приводы и другое оборудование.
4. Промышленное оборудование—различные виды машин и оборудования общего назначения.

Стандартные уплотнительные системы—в большинстве типичных случаев применения уплотнительных прокладок

17-7PH Нержавеющая сталь как правило, обеспечивает надежное усилие пружины, хорошую усталостную прочность и отличную экономическую эффективность.В этих приложениях его замена на Inconel® 718 редко приводит к значительному увеличению срока службы, но может существенно повысить затраты на материалы.Для большинства стандартных промышленных систем уплотнения оптимизация конструкция канавки и прогиб пружины как правило, обеспечивает более значительное повышение производительности, чем замена материала пружины.

Системы герметизации, работающие при высоких температурах: где проявляются преимущества сплава Inconel 718

По мере повышения рабочей температуры возникают проблемы, выходящие за рамки механической прочности.Инженеры также должны учитывать следующее:

1. Эластичность постепенно снижается— он не способен поддерживать стабильную предварительную нагрузку в течение длительного времени.
2. Длительное воздействие высоких температур приводит к потере эластичности—его способность к восстановлению становится всё более ограниченной.
3. Длительное сжатие приводит к деформации—ему трудно вернуться в исходное состояние даже после снятия нагрузки.
4. Несущая способность продолжает снижаться—оказанная ею поддержка становится всё слабее.

Именно в таких условиях Пружины из инконеля 718 в виде косых спиралей Excel.Поскольку сплав сохраняет превосходные механические свойства при повышенных температурах, он продолжает обеспечивать стабильное предварительное натяжение даже в условиях длительной эксплуатации.

К типичным областям применения относятся:

1. Высокотемпературные клапаны
2. Вспомогательное оборудование газовых турбин
3. Гидравлические системы для аэрокосмической отрасли
4. Уплотнительные элементы двигателя
5. Оборудование для испытаний при высоких температурах

В агрессивных средах требуется не только термостойкость

Температура — это лишь одна из составляющих уравнения.Рабочая среда может оказывать не менее значительное влияние на срок службы пружины.Если а Уплотнения со скошенными спиральными пружинами постоянно подвергается воздействию:

1. Морская вода
2. Кислотные растворы
3. Щелочные химические вещества
4. Среды, содержащие хлориды
5. Жидкости для химической обработки

коррозионная стойкость становится одним из ключевых факторов при проектировании.Инконель 718 обладает превосходной общей коррозионной стойкостью во многих сложных условиях эксплуатации.Однако когда на первый план выходят коррозионная стойкость и устойчивость к релаксации напряжений — а рабочие температуры остаются относительно умеренными —Никель-молибденовые сплавы также может стать отличным инженерным решением.

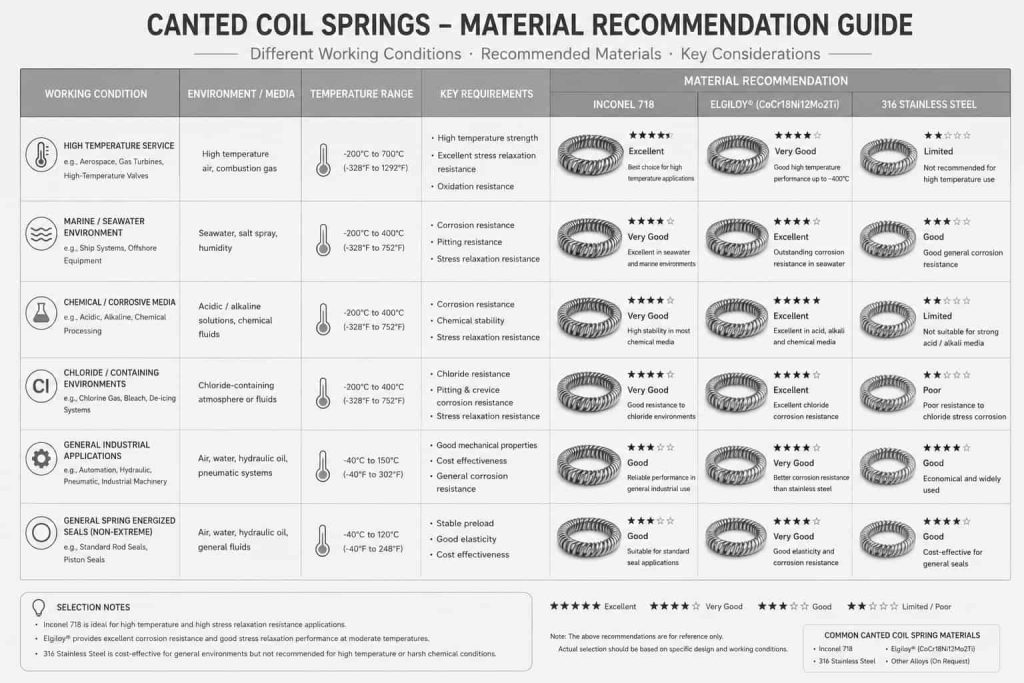

Рекомендуемые материалы для типичных областей применения

Техническое примечание: Приведенные выше рекомендации носят общий характер и служат ориентиром при проектировании. При окончательном выборе материала всегда следует учитывать рабочую температуру, давление в системе, совместимость с рабочей средой, степень сжатия, геометрию канавки и требуемый срок службы.

Распространенное заблуждение: более высокая прочность не всегда означает более длительный срок службы

Многие инженеры начинают с сравнения предела прочности на разрыв или предела текучести.Хотя эти свойства и важны, они не определяют долгосрочную надежность Уплотнения со скошенными спиральными пружинами сами по себе.Например:

Герметизирующая система, работающая в непрерывном режиме при температуре примерно 80 °C могут демонстрировать весьма незначительную разницу в сроке службы между 17-7PH Нержавеющая сталь и Инконель 718.

Однако, когда рабочая температура приближается к 500 °C, релаксация напряжений в обычной нержавеющей стали значительно увеличивается, в то время как Инконель 718 способна обеспечивать гораздо более стабильную нагрузку на пружину.Это иллюстрирует важный инженерный принцип:Характеристики материала всегда следует оценивать в реальных условиях эксплуатации, а не в отрыве от них.

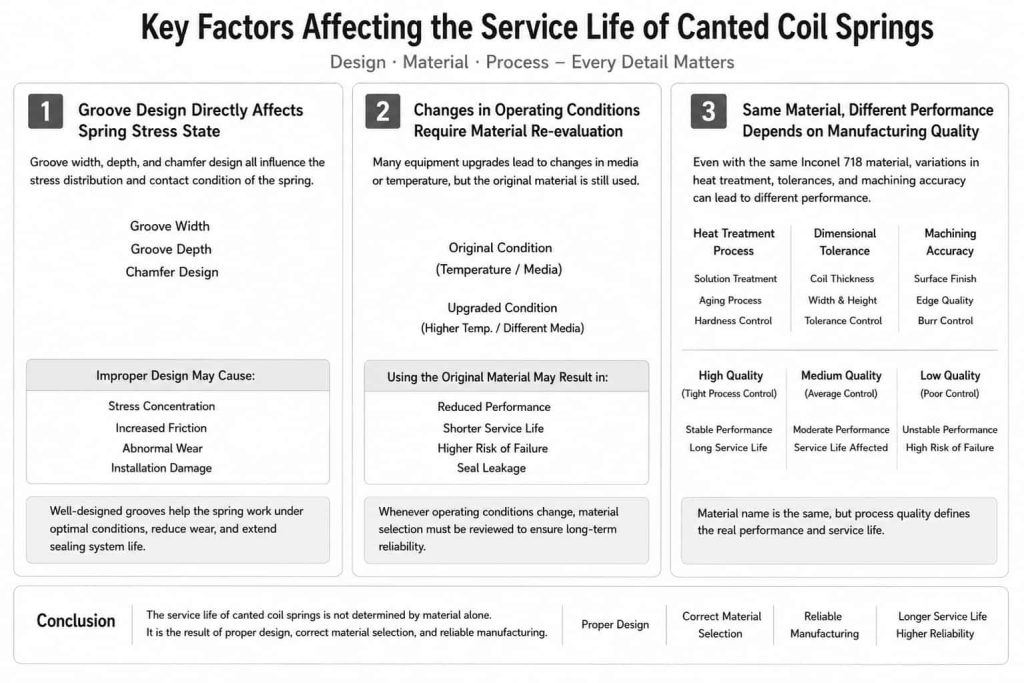

Материал — это лишь одна из составляющих дизайна

Многие преждевременные весенние поломки не связаны с самими материалами.Напротив, они зачастую связаны с проблемами проектирования или монтажа.Перед тем как перейти на новый сплав для пружин, инженеры должны также проанализировать следующие факторы.

1. Подходит ли степень сжатия?

Чрезмерное прогибание пружины приводит к увеличению внутренних напряжений, ускоряет износ и может вызвать необратимую деформацию.

2. Правильно ли спроектирована канавка?

Ширина и глубина канавки, а также геометрия фаски — все эти факторы влияют на усилие пружины.Неправильная конструкция канавки может привести к:

1. Чрезмерная локальная нагрузка на пружину может легко привести к концентрации напряжений, что сократит срок её службы;
2. Увеличение трения между пружиной и пазом повышает сопротивление движению, что сказывается на плавности работы оборудования;
3. Ускоренный износ поверхности пружины приводит к постепенной потере её упругости, что снижает её уплотнительные свойства;
4. Во время монтажа пружина может поцарапаться или деформироваться, что затрудняет сборку и может привести к нарушению её нормальной работы после установки.

3. Изменились ли условия эксплуатации?

Многие системы подвергаются модификациям в течение срока службы.Более высокие температуры, другие технологические среды или повышенное рабочее давление могут потребовать использования материала пружины, отличного от первоначально указанного.

4. Качество производства имеет значение

Даже если две пружины изготовлены из Инконель 718, различия в термической обработке, допуски на размеры, точность изготовления и контроль качества могут существенно повлиять на их долгосрочные эксплуатационные характеристики. Выбор материала — лишь один из компонентов общей надежности изделия.

Краткое руководство по выбору материалов

Данная таблица предназначена исключительно в качестве ориентира для первоначального выбора.При окончательном выборе материала всегда следует учитывать следующее:

1. Рабочая температура • Степень сжатия
2. Давление в системе • Конструкция канавки
3. Рабочая среда • Расчетный срок службы

Часто задаваемые вопросы

Всегда ли Inconel 718 лучше, чем Elgiloy? Не обязательно.

Для применений, связанных с очень высокими температурами и значительными механическими нагрузками, Inconel® 718 часто является предпочтительным решением.Для областей применения, в которых основными требованиями являются коррозионная стойкость, усталостная прочность и устойчивость к релаксации напряжений, Elgiloy® может обеспечить более высокую общую производительность.

Стоит ли перейти на Inconel 718 для стандартной гидравлической системы?

В большинстве случаев — нет.Для стандартных гидравлических уплотнений, эксплуатируемых при умеренных температурах, 17-7PH Нержавеющая сталь как правило, этого достаточно.Оптимизация геометрии канавки и степени сжатия пружины зачастую дает больше преимуществ, чем выбор сплава более высокого качества.

Почему две пружины, изготовленные из одного и того же материала, могут вести себя по-разному?

Материал — это лишь один из факторов.Термическая обработка, точность изготовления, допуски на размеры, качество поверхности и стабильность производства — все эти факторы влияют на конечные эксплуатационные характеристики Уплотнения со скошенными спиральными пружинами.

Заключение

Один Пружина из инконеля 718 в виде наклонной спирали не является универсальным решением для всех приложений.Напротив, это высококачественный материал для пружин, специально предназначенный для условия эксплуатации, характеризующиеся высокими температурами, высокими нагрузками и повышенными эксплуатационными требованиями.Успешная конструкция пружины зависит не только от выбора материала.Геометрия канавки, степень сжатия, условия эксплуатации и качество изготовления играют одинаково важную роль в обеспечении долгосрочной надежности уплотнения.Если вы разрабатываете новую уплотнительную систему с пружинным приводом или оптимизируете существующую конструкцию, наша команда инженеров готова вам помочь.Ознакомьтесь с другими техническими материалами:Свяжитесь с нашей командой инженеров
