В областях, требующих высокой надежности, таких как уплотнения, прецизионное оборудование и аэрокосмическая промышленность, стабильное предварительное напряжение напрямую влияет на герметичность и срок службы. При использовании традиционных пружин нагрузка быстро возрастает по мере увеличения степени сжатия, что может легко привести к увеличению трения, ускоренному износу и повышению требований к приводной силе. В отличие от них, пружины с наклонными витками способны поддерживать практически постоянную нагрузку в широком диапазоне отклонений, что делает их предпочтительным элементом накопления энергии для многих высококачественных уплотнений.
Итак, почему спиральные пружины с наклоном способны обеспечивать практически постоянную нагрузку? В данной статье этот феномен будет проанализирован с четырёх точек зрения: конструктивных принципов, изменения нагрузки, инженерных применений и рекомендаций по выбору.
Чтобы узнать больше о нашей продукции, посетите:Ознакомьтесь с нашим ассортиментом пружин с наклонным витком
Большинство инженеров знакомы с основными характеристиками работы обычной пружины сжатия.В пределах диапазона упругости нагрузка на пружину, как правило, увеличивается по мере увеличения степени сжатия.Это означает:
Хотя такое поведение является приемлемым для многих областей применения, в системах динамического уплотнения оно может стать недостатком.Быстрое увеличение силы пружины может привести к:
Во многих случаях применения уплотнений целью является не для того, чтобы максимально увеличить усилие пружины, но для поддержания стабильная и предсказуемая предварительная нагрузка на протяжении всего рабочего хода.
Ответ кроется в его уникальной геометрии.В отличие от обычной пружины сжатия, Уплотнения со скошенными спиральными пружинами состоит из ряда катушек, намеренно намотанных под углом.При сжатии пружина не распределяет нагрузку равномерно по всем виткам одновременно.Вместо этого наклонные витки постепенно входят в зацепление при сжатии, что позволяет равномерно распределять нагрузку по всей длине пружины.В результате:
Именно поэтому спиральная пружина с наклоном может выдерживать относительно стабильную нагрузку в гораздо более широком диапазоне прогиба, чем обычная пружина сжатия.

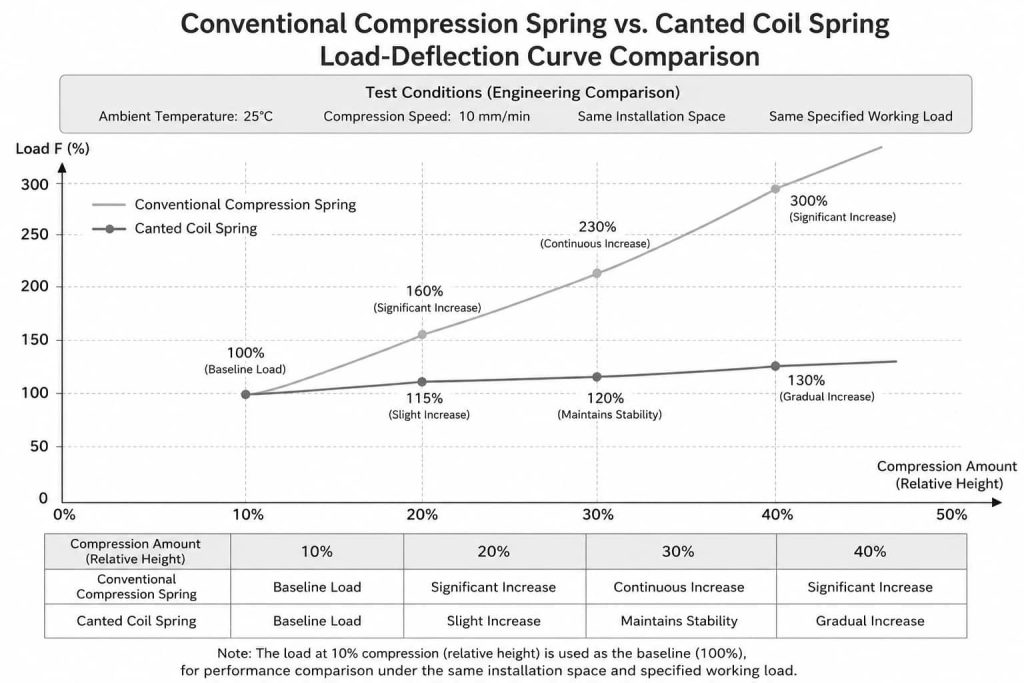

Приведенный ниже пример иллюстрирует типичное различие между обычной сжимаемой пружиной и пружиной с наклонными витками.Наглядный сравнительный анализ инженерных решений Условия испытаний:
| Относительное сжатие | Обычная пружина сжатия | Уплотнения со скошенными спиральными пружинами |
| 10% | Базовая нагрузка | Базовая нагрузка |
| 20% | Заметный рост | Незначительный рост |
| 30% | Продолжает расти | Практически стабильное |
| 40% | Значительное увеличение | Постепенное увеличение |
Примечание: Фактические значения нагрузки зависят от геометрии пружины, материала и условий эксплуатации. Приведенная выше таблица иллюстрирует типичную динамику нагрузки, а не универсальные данные испытаний.С инженерной точки зрения более ровная кривая нагрузки у пружины с наклонным витком способствует уменьшению колебаний рабочего усилия на протяжении всего рабочего хода.👉 Не уверены, какая пружина с наклонным витком подходит для ваших целей?Свяжитесь с нашей командой инженеров
В случае уплотнений с пружинным приводом поддержание стабильного предварительного натяжения зачастую важнее, чем обеспечение максимально возможного усилия пружины.Более стабильная нагрузка может обеспечить ряд практических преимуществ.
| Коэффициент производительности | Быстро растущая нагрузка | Стабильная нагрузка |
| Ударные силы | Выше | Нижний |
| Изменение коэффициента трения | Больше | Меньше |
| Износ уплотнительных губок | Быстрее | Медленнее |
| Долгосрочная стабильность | Умеренный | Лучше |
В системах, где происходит непрерывное возвратно-поступательное движение, стабильная нагрузка пружины помогает свести к минимуму колебания трения, что способствует увеличению срока службы уплотнений и обеспечению более стабильной работы оборудования.
Системы динамического уплотнения предполагают многократное сжатие и восстановление пружины на протяжении всего срока службы оборудования.Если сила упругости значительно изменяется в процессе эксплуатации, давление уплотнения также колеблется, что может привести к повышенному износу и нестабильной эффективности уплотнения.Поскольку наклонная винтовая пружина обеспечивает более плоскую кривую «нагрузка-прогиб», она широко применяется в следующих областях:
По этим причинам многие инженеры предпочитают пружины с наклонным витком традиционным конструкциям пружин.Узнайте больше о наших инженерных решениях:Посетите сайт Handa Spring
Выбор подходящей пружины — это лишь часть процесса проектирования.Чтобы в полной мере использовать преимущества наклонной винтовой пружины, инженерам следует также оптимизировать конструкцию канавки и условия эксплуатации.Особого внимания заслуживают следующие факторы.
| Параметр конструкции | Инженерная рекомендация |
|---|---|
| Степень сжатия | Соблюдайте рекомендуемые пределы и избегайте чрезмерного или недостаточного сжатия. |
| Глубина канавки | Во избежание нарушений в работе следует избегать как недостаточной предварительной нагрузки, так и чрезмерного сжатия пружины. |
| Ширина канавки | Обеспечьте достаточное пространство, чтобы пружина могла свободно двигаться и деформироваться |
| Выбор материала | Выберите подходящий материал с учетом рабочей температуры и условий эксплуатации. |
| Условия эксплуатации | С учётом давления, рабочей среды, срока службы и условий эксплуатации |
Оптимизация этих параметров на ранних этапах проектирования позволяет обеспечить максимально стабильную работу пружины с наклонными витками при почти постоянной нагрузке.👉 Нужна помощь в выборе подходящей пружины или в оптимизации конструкции канавки?Обратитесь к нашим инженерам
A Уплотнения со скошенными спиральными пружинами обеспечивает стабильную нагрузку в широком диапазоне отклонений не потому, что действующее усилие остается абсолютно постоянным, а потому, что уникальная геометрия спирали под углом позволяет нагрузке увеличиваться гораздо более плавно, чем в случае обычной сжимаемой пружины.Для инженеров, занимающихся проектированием уплотнений с пружинным приводом и других высоконадежных механических систем, эта характеристика практически постоянной нагрузки обеспечивает ряд важных преимуществ, в том числе снижение трения, стабильность уплотнения, увеличение срока службы и повышение надежности системы.Если вы ищете решение с наклонной винтовой пружиной, разработанное специально для ваших задач, посетите сайт: https:www.handaspring.com.Наша команда инженеров готова предоставить:
