Почему пружины со скошенными витками превосходят традиционные пружинные контакты

Введение:

Почему всё больше инженеров отдают предпочтение спиральным пружинам с наклонным профилем?
В узлах с герметичным уплотнением, проводящих разъемах и высоконадежных уплотнительных системах пружинные контакты играют ключевую роль в обеспечении предварительного натяжения, компенсации износа и поддержании стабильного контакта. Раньше основным выбором были традиционные решения, такие как сжимающие пружины и волнообразные пружины. Однако по мере развития оборудования в направлении миниатюризации, увеличения срока службы и повышения надёжности традиционные пружины постепенно стали выявлять такие проблемы, как неравномерное давление контакта, значительное снижение нагрузки, неэффективное использование пространства и динамическая смещённая нагрузка. В результате всё больше инженеров обращаются к спиральным пружинам с наклонной виткой в качестве альтернативного решения.

Итак, в чем же заключаются преимущества спиральных пружин по сравнению с традиционными пружинными контактами? Как правильно выбрать подходящий тип для различных условий эксплуатации? В этой статье будет представлено подробное сравнение с точки зрения инженерного применения.

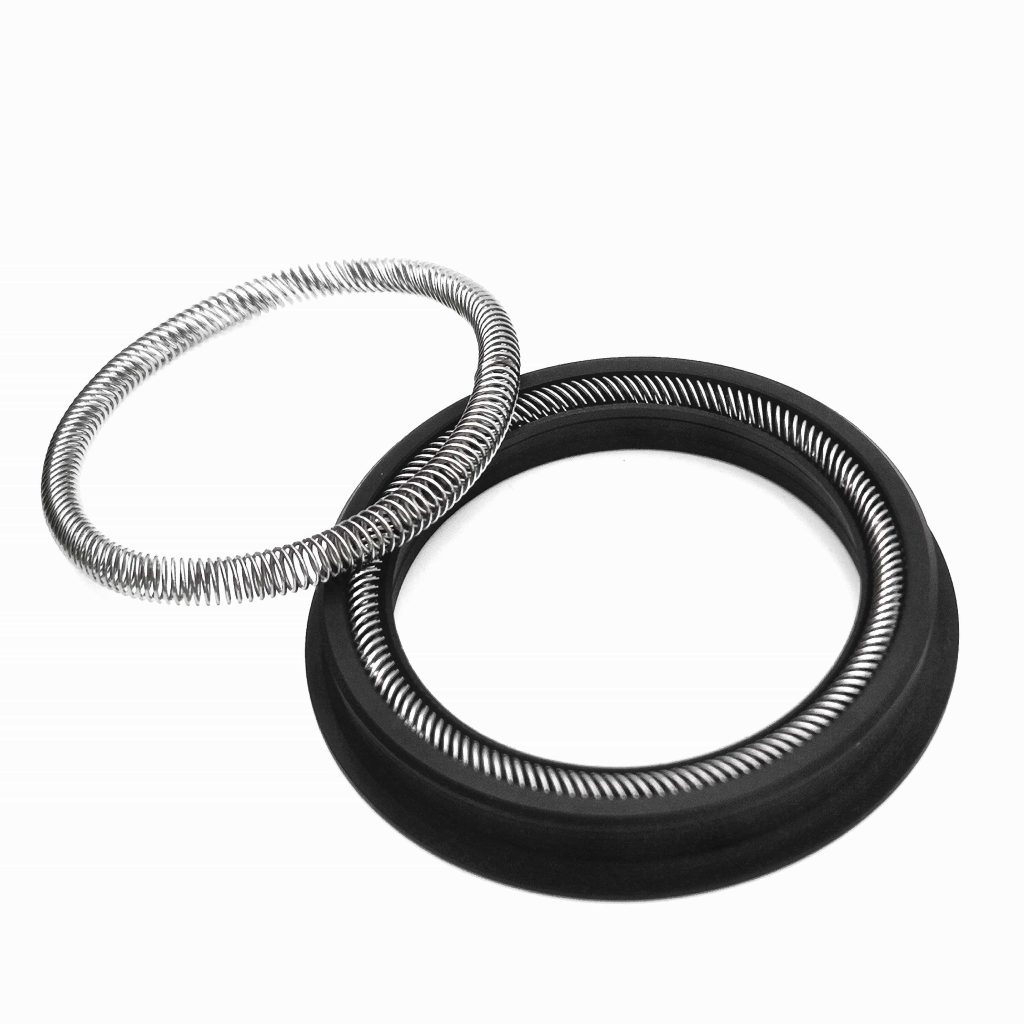

Что такое наклонная винтовая пружина и почему она обеспечивает более стабильную нагрузку?

В отличие от традиционных пружин сжатия, пружина с наклонными витками имеет непрерывную конструкцию с витками, расположенными под определенным углом.При сжатии нагрузка не сосредотачивается в одной точке. Напротив, она распределяется по нескольким виткам, что позволяет пружине более равномерно распределять нагрузку.Эта уникальная конструкция обеспечивает наклонным винтовым пружинам ряд важных преимуществ:

1. Более равномерное распределение усилия—давление распределяется между несколькими змеевиками, что снижает вероятность преждевременного выхода из строя из-за чрезмерных локальных нагрузок;
2. Более плавное сжатие—пружина не становится внезапно более жесткой по мере увеличения сжатия, что обеспечивает более плавную сборку и работу;
3. Более высокая допустимая погрешность размеров—пружина обеспечивает стабильную работу даже при наличии определённых допусков на обработку деталей или отклонений при сборке;
4. Компенсация за ношение спортивной одежды—по мере износа уплотнений или контактных поверхностей пружина постоянно создает компенсирующее усилие, помогая системе поддерживать надежный контакт в течение длительного времени

Чтобы узнать больше о конструкции и технических характеристиках продукции, посетите:Официальный сайт Handa Spring

Сравнение 1: Почему наклонные винтовые пружины обеспечивают более стабильную нагрузку?

В системах уплотнения стабильное предварительное напряжение зачастую имеет большее значение, чем более высокая нагрузка.В частности, в уплотнениях с пружинным приводом чрезмерные колебания силы пружины могут привести к:

• Уплотнения изнашиваются быстрее—когда локальное давление слишком высокое, уплотнительная кромка изнашивается значительно быстрее, как будто её постоянно подвергают интенсивному трению;
  Оборудование запускается с большим трудом—чрезмерная предварительная нагрузка увеличивает трение, в результате чего для запуска оборудования требуется большая приводная сила;
  Утечки чаще возникают в условиях низкого давления— при низком давлении в системе, если пружина не может постоянно обеспечивать стабильное усилие прижима, между уплотняющими поверхностями могут образовываться микроскопические зазоры, что приводит к утечкам.

Испытание на устойчивость при нагрузке, Условия испытаний:

1. Материал: Бериллиевая медь
2. Температура: 25 °C
3. Степень сжатия: 20%
4. Количество циклов: 500,000

Результаты испытаний показывают, что пружины с наклонным витком сохраняют значительно более высокий уровень стабильности при нагрузке в условиях длительных циклических нагрузок.Это одна из причин, по которой во многих высококачественных уплотнениях с пружинным приводом в качестве приводящих элементов используются наклонные винтовые пружины.

👉 Не уверены, подходит ли ваша система уплотнения для пружины с наклонным витком? Не стесняйтесь Свяжитесь с нашей инженерной командой.

Сравнение 2: Имеют ли наклонные винтовые пружины более длительный срок службы при одинаковых условиях эксплуатации?

В условиях эксплуатации, характеризующихся частыми циклами «запуск-остановка» или возвратно-поступательным движением, срок службы пружины напрямую влияет на периодичность технического обслуживания и надежность оборудования.

Традиционные пружины, как правило, подвергаются пластической деформации после длительного сжатия, тогда как пружины с наклонными витками обычно отличаются более длительным сроком службы, поскольку напряжения распределяются по всей конструкции пружины более равномерно.

Сравнение срока службы,Условия испытаний:

1. Рабочая температура: 85 °C
2. Степень сжатия: 25%
3. Частота педалирования: 1 Гц

Для оборудования с длительным циклом работы, такого как то, что используется в полупроводниковой, медицинской и аэрокосмической гидравлике, наклонные винтовые пружины являются более надёжным выбором.Узнайте больше о наших продуктах:🔗 Ознакомьтесь с нашим ассортиментом пружин с наклонным витком.

Сравнение 3: Легче ли устанавливать наклонные винтовые пружины в условиях ограниченного пространства?

Одной из основных тенденций в современном проектировании оборудования является миниатюризация.Однако ограниченное пространство для монтажа зачастую не позволяет использовать традиционные пружинные конструкции.

Тест на эффективность использования пространства, Условия тестирования:

1. Ширина канавки: 3 мм
2. Рабочий ход: 0,8 мм

Поскольку спиральные пружины с наклоном способны обеспечивать стабильную нагрузку в компактном корпусе, они особенно подходят для:

1. Герметичные узлы с крайне ограниченным пространством—даже при минимальном пространстве для монтажа он по-прежнему способен обеспечивать стабильную предварительную нагрузку на уплотнения;
2. Системы разъемов, требующие большого количества точек соприкосновения—в разъемах с высокой плотностью разводов это обеспечивает надежное соединение каждого контакта;
3. Приборы и оборудование, предъявляющие высокие требования к точности—он обеспечивает плавную и регулируемую нагрузку, предотвращая влияние колебаний усилия на точность измерений;
4. Полупроводниковое оборудование, работающее в непрерывном режиме в течение длительного времени—даже при частых циклах запуска и остановки, а также при колебаниях температуры он неизменно обеспечивает стабильную герметичность.

👉 Разрабатываете продукт с ограниченными габаритами? Свяжитесь с нами, чтобы получить рекомендации по оптимизации конструкции

Сравнение 4: Какая пружина лучше компенсирует несоосность и отклонения в размерах?

В реальных условиях производства допуски при механической обработке и отклонения при сборке являются неизбежными.Традиционные пружины часто чувствительны к изменениям размеров.В отличие от этого, наклонные винтовые пружины обладают определенной степенью саморегулирования.

Проверка несоосности,Условия испытаний:

1. Эксцентриситет: ±0,15 мм
2. Рабочая температура: 60 °C
3. Степень сжатия: 20%

Спиральные пружины демонстрируют более стабильные рабочие характеристики в рамках более широких производственных допусков. Дополнительные рекомендации по выбору подходящего типа:🔗Подробнее Техническая информация

Какую пружину следует выбирать инженерам для различных областей применения?

На какие параметры инженерам следует обратить особое внимание при выборе наклонной винтовой пружины?

При выборе наклонной винтовой пружины инженеры должны тщательно оценить следующие параметры:

1. Диапазон рабочих температур – Будет ли изделие эксплуатироваться при комнатной температуре, при высоких или низких температурах? Различные температурные режимы оказывают непосредственное влияние на материал пружины и её эксплуатационные характеристики.
2. Требуемая предварительная нагрузка – Какое начальное давление необходимо после монтажа для обеспечения надёжного контакта, герметичности или электропроводности?
3. Рабочий ход — На какое расстояние необходимо сжать или сместить пружину в процессе эксплуатации?
4. Размеры канавки — Какой объем монтажного пространства имеется в наличии? Соответствуют ли ширина, глубина и конфигурация паза требованиям к установке пружины?
5. Требования к коэффициенту трения — Зависит ли данное применение от трения? Например, необходимо ли снизить пусковое усилие или свести к минимуму износ?
6. Требования к сроку службы — Как долго должно работать изделие? Предназначено ли оно для краткосрочного использования или должно выдерживать длительную эксплуатацию, включающую миллионы циклов?
7. Рабочая среда — С какими средами будет контактировать пружина? Например, с воздухом, водой, маслом, топливом, химическими веществами или в вакуумной среде; это повлияет на выбор материала.

Определение этих параметров на ранних этапах проектирования может значительно сократить расходы на последующую доработку конструкции.👉 Не знаете, как выбрать подходящую спиральную пружину с наклоном? Обратитесь к нашим инженерам уже сегодня

Заключение

Традиционные пружинные контакты по-прежнему играют важную роль во многих областях применения, однако для инженеров, которым важны высокая надежность, длительный срок службы и компактная конструкция, угловые винтовые пружины становятся всё более востребованным решением. В частности, в таких областях, как герметичные уплотнения, прецизионное машиностроение, полупроводниковое оборудование и аэрокосмическая промышленность, угловые винтовые пружины стали стандартным элементом многих высокотехнологичных изделий.

Если вы ищете пружинное решение, сочетающее в себе стабильность нагрузки, длительный срок службы и эффективное использование пространства, посетите:🔗 www.handaspring.com.Наша команда инженеров готова предоставить:
